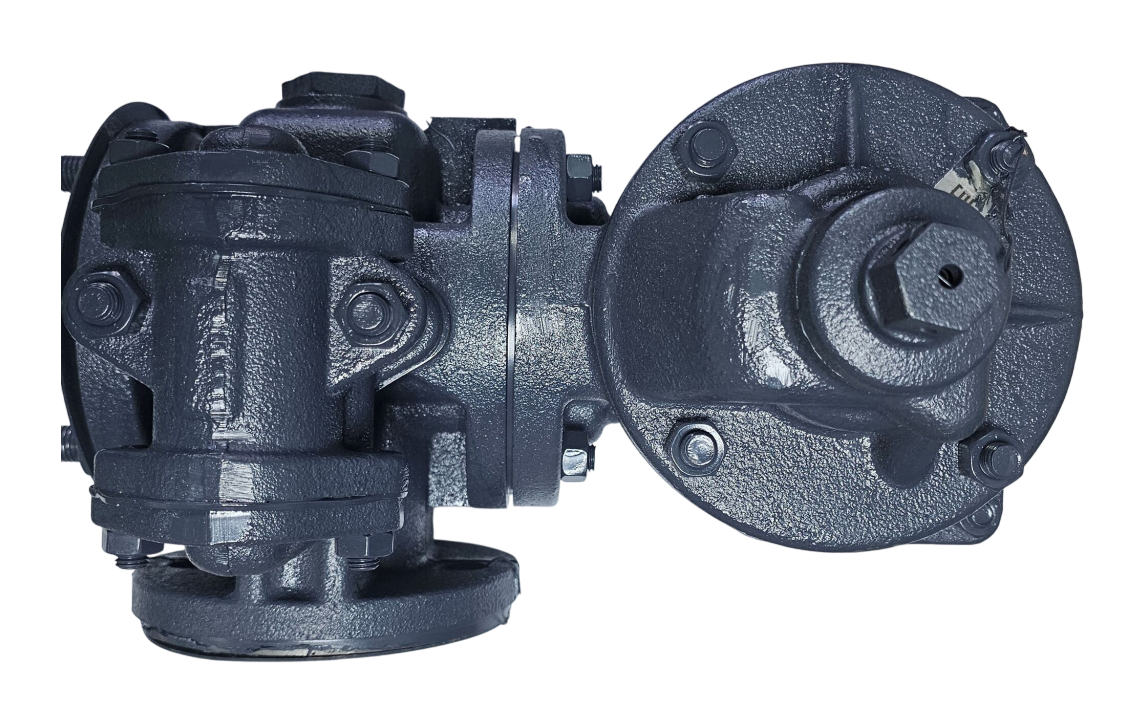

305 Электровоздухораспределитель

Электровоздухораспределитель № 305 — это пневмоэлектрический прибор тормозной системы, предназначенный для управления изменением давления сжатого воздуха в тормозном цилиндре в системе электропневматического тормоза (ЭПТ) по двухпроводной электрической схеме. Базовая модификация 305-000 применяется на пассажирских вагонах локомотивной тяги и пассажирских локомотивах железных дорог; модификации 305-1 и 305-3 — на моторвагонном подвижном составе (электропоезда, дизель-поезда).

Конструктивно электровоздухораспределитель состоит из четырёх основных частей: электрической части с тормозным (ТВ) и отпускным (ОВ) электропневматическими вентилями, рабочей камеры объёмом 1,5 л, пневматического реле и переключательного клапана. Электровоздухораспределитель работает совместно с резервным воздухораспределителем № 292М, который включается в действие при отказе или отключении ЭПТ, а также при открытии стоп-крана или обрыве поезда, что обеспечивает полную безопасность тормозной системы в любых аварийных ситуациях.

При торможении одновременно возбуждаются вентили ТВ и ОВ: тормозной вентиль сообщает запасный резервуар с рабочей камерой, повышая в ней давление, а отпускной вентиль отключает рабочую камеру от атмосферы. Давление в рабочей камере возрастает, диафрагма пневматического реле открывает питательный клапан, и сжатый воздух из запасного резервуара поступает в тормозной цилиндр. Наполнение тормозного цилиндра до максимального давления осуществляется за 2,5–3,5 с, отпуск тормозов — за 8–10 с. Кратковременное включение вентиля ТВ при постоянно возбуждённом вентиле ОВ позволяет устанавливать в рабочей камере необходимые ступени давления для плавного регулирования тормозной силы — ключевое преимущество ЭПТ перед пневматическим тормозом.

Изготавливается в двух исполнениях — с рабочей камерой и без неё (модификация 305.500), — что позволяет применять прибор как с использованием собственной камеры, так и с внешней камерой на подвижном составе. Диапазон рабочих зарядных давлений — 0,45–0,55 МПа (4,5–5,5 кгс/см²), номинальное напряжение постоянного тока — 50 В (для 305-3 — 110 В), сопротивление катушек вентилей — 380±40 Ом (для 305-3 — 1500±150 Ом). Габаритные размеры — 392×228×290 мм для полного исполнения и 200×170×300 мм для модификации без камеры; масса — не более 33 кг и 18,13 кг соответственно.
