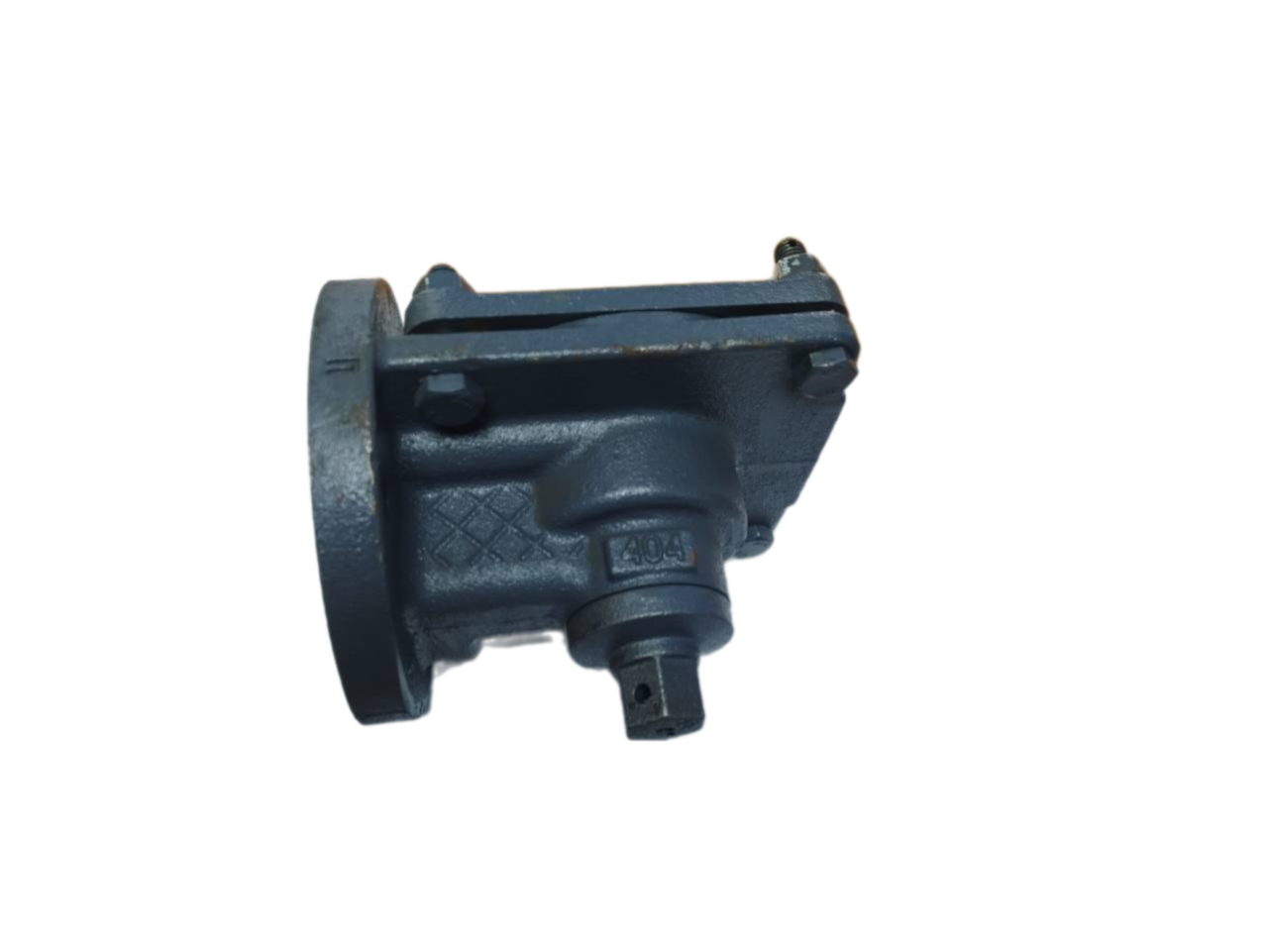

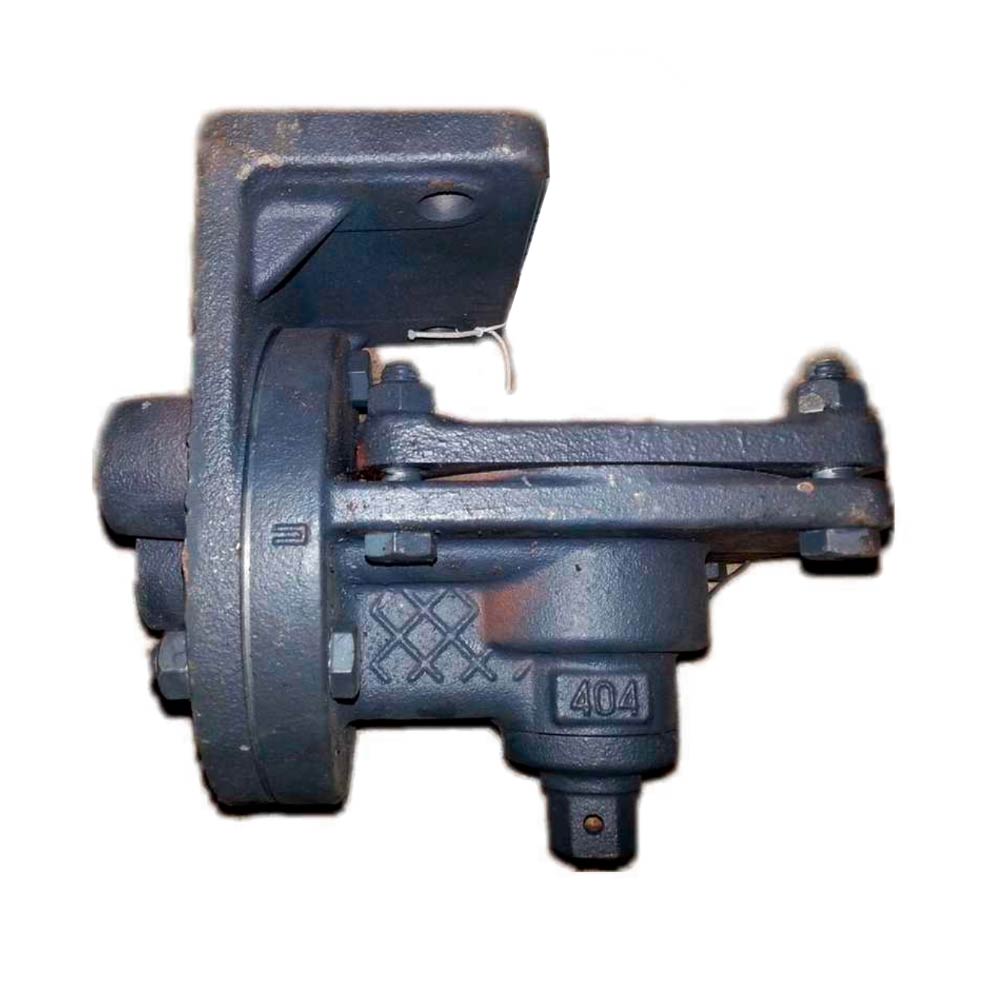

404 Реле давления
Пневматическое реле давления (РД) модели 404 выступает в роли усилителя-повторителя. Его ключевая задача — обеспечить синхронную работу и усилить тормозное усилие в контурах с несколькими тормозными цилиндрами (ТЦ).
Ключевые функции устройства:
1. Синхронизация процессов наполнения и выпуска для группы ТЦ: Гарантирует идентичный уровень давления и одновременность его подачи во все подключенные тормозные цилиндры. Это предотвращает явление «разнорычия» (неравномерного срабатывания тормозов) и возникающие из-за него динамические перегрузки.
2. Интенсификация воздушного потока: Резко повышает пропускную способность пневмосистемы, что обеспечивает регламентированную скорость наполнения нескольких ТЦ от компактного источника управления (воздухораспределителя).
3. Точное воспроизведение управляющего сигнала (релейный режим): Обеспечивает точное соответствие давления в силовой магистрали, питающей ТЦ, величине давления, задаваемой в управляющей (пилотной) магистрали от воздухораспределителя.
Типовые сферы использования:
* Электропоезда и моторвагонный подвижной состав: Применяется на вагонах с двумя и более ТЦ, когда один электровоздухораспределитель (ЭВР) не способен обеспечить их быстрое и синхронное наполнение.
* Локомотивы с многоЦилиндровыми системами торможения: Актуально для современных локомотивов, тормозная система которых может включать до восьми ТЦ.
* Специальная самоходная техника: Используется в кранах, путевых машинах и другом оборудовании, где необходима синхронная работа нескольких пневмоприводов.
* Вагоны, оснащенные пневмоуправляемыми дисковыми или реостатными тормозами.
Состоит из следующих компонентов-запчастей:
| 404.002 | Шайба |
| 404.007 | Прокладка |
| 404.007 34 | Прокладка |
| 404.008 | Цоколь |
| 404.009 | Гайка |
| 404.010 | Реле пневматическое |
| 404.020 | Корпус |
| 404.033-1 | Пружина |
| 404.040 | Цоколь |
| 404.202 | Гнездо клапана |
| 404.206 | Седло |
| 404.207 | Втулка |
| 404.220 | Седло клапана |
Техническое обоснование применения:
Воздухораспределители (например, модели 292 или 483) конструктивно имеют каналы с проходным сечением, рассчитанным на питание одного-двух ТЦ. Прямое подключение к такому устройству четырёх цилиндров привело бы к чрезмерно долгому времени наполнения (порядка 10-15 секунд), что не соответствует нормам для электропневматического тормоза (ЭПТ), требующего срабатывания за 2.5-3.5 секунды. Альтернатива в виде установки нескольких воздухораспределителей является технически сложной, экономически невыгодной и не решает задачу гарантированной синхронизации.
