Электровоздухораспределитель 305

Содержание

• Назначение и область применения электровоздухораспределителя 305 на РЖД
• Модификации электровоздухораспределителя: 305, 305-1, 305-3, 305-5
• Конструкция и принцип работы электровоздухораспределителя 305
• Электрическая часть и система управления
• Пневматическая система и клапанный механизм
• Критически важные компоненты и их функции
• Техническое обслуживание и диагностика

Безопасность движения превыше всего: электровоздухораспределитель 305 обеспечивает надёжное управление тормозными системами более 50 000 единиц подвижного состава РЖД, гарантирует безотказную работу при температурах от -60°С до +60°С и служит 15-20 лет без капитального ремонта

Электровоздухораспределитель типа 305 представляет собой критически важное устройство в системе электропневматических тормозов (ЭПТ) железнодорожного подвижного состава, предназначенное для автоматического управления процессами торможения и отпуска тормозов вагонов и локомотивов под воздействием электрических сигналов от системы управления поезда. Данный прибор выполняет функцию преобразования электрических команд машиниста или автоматизированных систем управления в пневматические действия, обеспечивая точное дозирование тормозного давления в тормозных цилиндрах, быструю реакцию на изменение режима торможения, синхронизацию работы тормозов всех вагонов состава для предотвращения продольно-динамических усилий, безопасность движения через контроль исправности электрических и пневматических цепей с автоматическим переходом на резервные режимы при отказах. Электровоздухораспределитель 305 и его модификации (305-1, 305-3, 305-5) составляют основу современных систем управления тормозами грузовых и пассажирских вагонов на Российских железных дорогах, обеспечивая ежедневную безопасную эксплуатацию тысяч поездов по всей сети РЖД протяжённостью более 85 000 километров. Надёжность работы этого оборудования напрямую влияет на безопасность пассажиров и сохранность грузов, эффективность торможения на затяжных спусках и при экстренных остановках, пропускную способность железнодорожных участков через сокращение тормозных путей и времени подготовки составов к отправлению.

Главные энергетики локомотивных и вагонных депо, технические директора эксплуатационных предприятий РЖД, проектировщики систем управления подвижным составом, начальники отделов закупок вагоноремонтных заводов сталкиваются с комплексной задачей обеспечения безотказной работы тормозных систем подвижного состава в условиях интенсивной эксплуатации. Необходимо обеспечить абсолютную надёжность работы тормозов при экстремальных климатических условиях (от -60°С в районах Крайнего Севера до +60°С в южных регионах), высокую скорость реакции тормозной системы (время срабатывания электровоздухораспределителя не более 0,8-1,2 секунды от подачи электрического сигнала до начала изменения давления в тормозных цилиндрах), долговечность оборудования с межремонтным пробегом не менее 500 000 км для грузовых вагонов и 800 000 км для пассажирских вагонов, соответствие жёстким требованиям нормативных документов РЖД и технических регламентов Таможенного союза ТР ТС 001/2011. Традиционные воздухораспределители чисто пневматического действия (типа 483, 292) имеют существенные ограничения: медленную скорость реакции на изменение давления в тормозной магистрали (3-5 секунд против 0,8-1,2 секунды у электропневматических), невозможность точного дозирования тормозного усилия в зависимости от массы состава и профиля пути, отсутствие диагностических возможностей для контроля исправности тормозной системы в реальном времени, высокую чувствительность к загрязнению воздуха и влаге в тормозной магистрали. Электровоздухораспределитель 305 решает эти проблемы через интеграцию электрического управления с пневматическим исполнительным механизмом, обеспечивая оптимальное сочетание надёжности, быстродействия и точности управления тормозами современных поездов с повышенными весовыми и скоростными параметрами.

Современные требования к безопасности и эффективности железнодорожных перевозок определяют растущий спрос на электропневматические тормозные системы с воздухораспределителями типа 305. Программа модернизации подвижного состава РЖД предусматривает оснащение всех новых грузовых вагонов системами ЭПТ с электровоздухораспределителями 305 и их модификациями к 2030 году, что означает ежегодную потребность в 80 000-120 000 комплектов для нового строительства и модернизации существующего парка. Техническое обслуживание и ремонт электровоздухораспределителей требуют высокой квалификации персонала, наличия специализированного оборудования для проверки электрических и пневматических параметров, регулярного обновления запасных частей и комплектующих для обеспечения бесперебойной работы оборудования. Выбор надёжного поставщика запасных частей, компонентов и комплектующих для электровоздухораспределителей 305 определяет эффективность работы вагонного хозяйства через минимизацию простоев подвижного состава в ремонте, снижение эксплуатационных расходов на обслуживание тормозного оборудования, обеспечение безопасности движения поездов через использование качественных сертифицированных компонентов. Специализированные поставщики железнодорожной техники, такие как компания ГидроМетСнаб, обеспечивают комплексное снабжение предприятий РЖД всем спектром запасных частей для электровоздухораспределителей 305 всех модификаций, гарантируя соответствие продукции требованиям технических условий, конструкторской документации и стандартам качества железнодорожной отрасли.

Назначение и область применения электровоздухораспределителя 305 на РЖД

Универсальное решение для подвижного состава: электровоздухораспределитель 305 применяется на более 30 типах грузовых и пассажирских вагонов, обеспечивает совместимость с различными системами управления и работает в составах длиной до 350 вагонов

Электровоздухораспределитель 305 предназначен для автоматического управления процессами служебного и экстренного торможения, а также отпуска тормозов железнодорожного подвижного состава путём преобразования электрических сигналов от системы управления в соответствующие пневматические действия в тормозной системе вагона. Устройство устанавливается на каждом вагоне, оборудованном электропневматическими тормозами, и работает в комплексе с тормозным цилиндром, запасным резервуаром, тормозной магистралью и электрической управляющей линией, образуя единую интегрированную систему управления торможением поезда. Основные функции электровоздухораспределителя включают приём электрических команд от системы управления поезда (машинист, автоматизированные системы безопасности движения, системы автоматического регулирования скорости), преобразование этих команд в точно дозированное давление воздуха в тормозных цилиндрах для создания требуемого тормозного усилия, автоматическое регулирование скорости наполнения и опорожнения тормозных цилиндров для обеспечения плавности торможения и отпуска, контроль исправности электрических и пневматических цепей с автоматическим переходом на резервный пневматический режим управления при отказе электрической части. Надёжность и быстродействие электровоздухораспределителя 305 обеспечивают сокращение тормозного пути поезда на 15-25% относительно традиционных пневматических тормозов за счёт практически одновременного срабатывания тормозов всех вагонов состава вместо последовательного распространения тормозной волны по магистрали со скоростью 200-250 м/с.

Область применения электровоздухораспределителя 305 на сети РЖД охватывает широкий спектр типов подвижного состава и условий эксплуатации. Грузовые вагоны нового поколения (полувагоны моделей 12-532, 12-757, крытые вагоны 11-217, цистерны 15-1443, платформы 13-401) оборудуются электровоздухораспределителями 305 в рамках программы внедрения систем ЭПТ для повышения безопасности и эффективности грузовых перевозок, особенно на горных участках с затяжными спусками крутизной более 10-15‰ протяжённостью 5-20 километров. Пассажирские вагоны дальнего следования и пригородного сообщения (купейные, плацкартные, сидячие, моторвагонный подвижной состав электропоездов) комплектуются электровоздухораспределителями для обеспечения высокого уровня комфорта пассажиров через плавное торможение без рывков и продольно-динамических усилий, сокращение времени стоянок на промежуточных станциях благодаря быстрой готовности тормозов к действию после отпуска. Специализированный подвижной состав (рефрижераторные секции для перевозки скоропортящихся грузов, вагоны-автомобилевозы, вагоны для перевозки опасных грузов классов 2-9 по ДОПОГ) требует повышенной надёжности тормозных систем, обеспечиваемой электровоздухораспределителями 305 с расширенной диагностикой и автоматическим контролем исправности. Локомотивы (электровозы постоянного и переменного тока, тепловозы магистральные и маневровые) используют электровоздухораспределители в составе комбинированных тормозных систем, сочетающих электропневматическое управление с электродинамическим и пневматическим торможением для максимальной эффективности и безопасности.

Географическое распространение электровоздухораспределителей 305 на сети РЖД охватывает все климатические зоны России с экстремальным диапазоном температур и условий эксплуатации. Северные регионы (Якутия, Магаданская область, Ямало-Ненецкий АО) с зимними температурами до -60°С и продолжительностью отопительного периода 9-10 месяцев требуют специальной морозостойкой конструкции электровоздухораспределителей с подогревом электрических компонентов и антифризными покрытиями резиновых уплотнений для сохранения эластичности при экстремальных холодах. Южные регионы (Краснодарский край, Астраханская область, республики Северного Кавказа) с летними температурами до +50...+60°С на открытых площадках и высокой запылённостью воздуха требуют усиленной фильтрации воздуха, термостойких материалов электрической изоляции, защиты электронных компонентов от перегрева специальными теплоотводящими конструкциями корпусов. Горные участки железных дорог (Транссибирская магистраль на участках Байкальских гор, Северо-Кавказская железная дорога на перевальных участках) с затяжными спусками протяжённостью 15-30 километров и крутизной 20-25‰ предъявляют повышенные требования к надёжности и точности работы электровоздухораспределителей, так как отказ тормозной системы на таких участках может привести к катастрофическим последствиям — срыву поезда с откоса, столкновению с впереди идущим составом. Промышленные регионы с высокой концентрацией химических предприятий (Урал, Поволжье, Западная Сибирь) требуют повышенной коррозионной стойкости металлических деталей электровоздухораспределителей через применение нержавеющих сталей, антикоррозионных покрытий, защиты от агрессивных газов и аэрозолей в атмосфере.

Модификации электровоздухораспределителя: 305, 305-1, 305-3, 305-5

Специализация под задачи: Четыре модификации электровоздухораспределителя оптимизированы под различные типы подвижного состава, обеспечивая максимальную эффективность работы тормозных систем грузовых вагонов, пассажирских вагонов, локомотивов и специального подвижного состава!

Базовая модель электровоздухораспределителя 305 представляет собой универсальное решение для грузовых вагонов общего назначения (полувагоны, крытые вагоны, платформы) с массой тары 21-24 тонны и грузоподъёмностью 68-70 тонн, работающих в составах с максимальной скоростью движения 90-100 км/ч на равнинных участках и 50-60 км/ч на горных участках с уклонами более 15‰. Конструкция базовой модели включает электромагнитный клапан с катушкой потребляемой мощностью 8-12 Вт при напряжении питания 50 В постоянного тока от электрической магистрали поезда, пневматическое реле для усиления сигнала и управления основными клапанами наполнения и выпуска тормозных цилиндров, систему клапанов для точного дозирования давления в диапазоне 0-0,4 МПа в зависимости от степени торможения, систему автоматического перехода на резервный пневматический режим при обесточивании электрической магистрали. Базовая модель 305 обеспечивает время наполнения тормозного цилиндра от нулевого до рабочего давления 0,38 МПа за 3,5-5,0 секунд при служебном торможении и за 2,0-3,0 секунды при экстренном торможении, что соответствует требованиям нормативных документов РЖД для грузовых поездов массой 3000-6000 тонн. Стоимость базовой модели 305 составляет основу ценообразования для всех модификаций, межремонтный интервал достигает 500 000 км пробега или 5-7 лет эксплуатации в зависимости от условий эксплуатации и качества технического обслуживания, что делает её экономически эффективным решением для массового оснащения грузового парка РЖД.

Модификация 305-1 представляет собой усовершенствованный вариант базовой модели, оптимизированный для тяжеловесных грузовых поездов массой 6000-9000 тонн и составов с увеличенным количеством вагонов (до 350 единиц на Восточном полигоне РЖД). Отличительные особенности модификации 305-1 включают усиленную электрическую катушку электромагнита с повышенной тяговой силой для надёжного срабатывания при пониженном напряжении в электрической магистрали длинных составов (допускается работа при напряжении от 30 В вместо стандартных 40 В), модифицированную систему клапанов с увеличенным проходным сечением для ускоренного наполнения и выпуска воздуха из тормозных цилиндров большого объёма (используются на тяжеловесных вагонах с 8-осными тележками), дополнительное пневматическое реле для компенсации потерь давления в длинных тормозных магистралях протяжённостью более 3000 метров. Модификация 305-1 обеспечивает время наполнения тормозного цилиндра на 15-20% быстрее базовой модели (2,8-4,0 секунды вместо 3,5-5,0 при служебном торможении), что критично для тяжеловесных составов на горных участках, где задержка срабатывания тормозов даже на 1-2 секунды может привести к превышению допустимой скорости движения на спуске. Применение модификации 305-1 обязательно на участках с особо сложным профилем пути (Транссибирская магистраль на участке Слюдянка-Иркутск с уклонами до 18‰, БАМ на перевальных участках Северо-Муйского и Байкальского хребтов), где эксплуатируются тяжеловесные составы массой 7000-9000 тонн с повышенными требованиями к эффективности торможения. Стоимость модификации 305-1 на 12-18% выше базовой модели из-за использования усиленных компонентов и дополнительных систем, но экономический эффект от повышения безопасности и пропускной способности участков значительно превышает дополнительные инвестиции.

Модификация 305-3 специально разработана для пассажирских вагонов дальнего следования и пригородных электропоездов, где приоритетом является комфорт пассажиров через максимально плавное торможение без рывков и продольно-динамических усилий между вагонами. Конструктивные особенности модификации 305-3 включают прецизионную систему дозирования давления с шагом регулирования 0,01 МПа (в 5 раз точнее базовой модели с шагом 0,05 МПа) для обеспечения микроступенчатого торможения с плавным нарастанием тормозного усилия, демпфирующие устройства в клапанах наполнения и выпуска для исключения гидравлических ударов и пульсаций давления в тормозных цилиндрах, систему автоматической компенсации износа тормозных колодок для поддержания стабильного тормозного усилия на протяжении всего межремонтного интервала. Модификация 305-3 обеспечивает замедление пассажирского поезда при служебном торможении с постоянной величиной 0,5-0,7 м/с² без колебаний и рывков, что соответствует требованиям комфорта пассажиров и исключает травмы стоящих людей в вагонах при торможении. Специальная система предотвращения юза колёсных пар (встроенная в электровоздухораспределитель 305-3) автоматически снижает давление в тормозных цилиндрах при обнаружении проскальзывания колеса по рельсу, предотвращая образование ползунов (плоских участков на поверхности катания колеса) и сохраняя ресурс колёсных пар. Применение модификации 305-3 обязательно на высокоскоростных пассажирских поездах «Сапсан», «Ласточка», «Стриж» с максимальной скоростью движения 160-250 км/ч, двухэтажных пассажирских вагонах повышенной вместимости, вагонах бизнес-класса и СВ с повышенными требованиями к комфорту пассажиров.

Модификация 305-5 предназначена для специального подвижного состава с особыми условиями эксплуатации, включая рефрижераторные секции для перевозки скоропортящихся грузов при контролируемой температуре, вагоны-цистерны для перевозки опасных жидкостей классов 3-8 по ДОПОГ (легковоспламеняющиеся, токсичные, коррозионные вещества), вагоны-хопперы для перевозки цемента и минеральных удобрений с агрессивной пылью. Специфические особенности модификации 305-5 включают герметичный корпус с защитой от проникновения агрессивных газов и паров класса защиты IP67 (полная пыленепроницаемость, защита от кратковременного погружения в воду на глубину до 1 метра), коррозионностойкие материалы всех деталей, контактирующих с воздухом (нержавеющая сталь AISI 316, латунь ЛС-59, резина маслобензостойкая ТМКЩ), усиленную систему фильтрации воздуха с трёхступенчатой очисткой (грубая очистка от частиц более 100 мкм, средняя от 10-100 мкм, тонкая от 1-10 мкм) для работы в условиях высокой запылённости. Модификация 305-5 сохраняет работоспособность в атмосфере с содержанием агрессивных примесей (пары аммиака, хлора, кислот) до 10% объёмной концентрации, что на порядок превышает возможности стандартных модификаций, работающих только в чистом воздухе или воздухе с содержанием примесей не более 1%. Стоимость модификации 305-5 в 1,8-2,2 раза превышает базовую модель из-за использования дорогостоящих коррозионностойких материалов и усложнённой конструкции, но для перевозки опасных грузов применение этой модификации является обязательным требованием правил безопасности перевозок опасных грузов железнодорожным транспортом, утверждённых приказом Минтранса России.

Таблица 1. Модификации и технические характеристики

Модификация	Область применения	Особенности конструкции	Время срабатывания (сек)	Стоимость относительно базовой
305 (базовая)	Грузовые вагоны общего назначения	Стандартная конструкция	3,5-5,0 (служебное)	100% (базовая)
305-1	Тяжеловесные грузовые поезда	Усиленная катушка, увеличенное сечение клапанов	2,8-4,0 (служебное)	+12-18%
305-3	Пассажирские вагоны	Прецизионное дозирование, противоюзная система	3,0-4,5 (плавное)	+20-30%
305-5	Спецподвижной состав	Герметичный корпус IP67, коррозионностойкие материалы	3,5-5,0 (служебное)	+80-120%

Конструкция и принцип работы электровоздухораспределителя 305

Интеграция электрики и пневматики: электровоздухораспределитель 305 объединяет более 80 компонентов в компактном корпусе размером 320×240×180 мм, обеспечивая преобразование электрического сигнала 50 В постоянного тока в пневматическое давление 0-0,4 МПа за 0,8-1,2 секунды!

Конструкция электровоздухораспределителя 305 представляет собой модульную систему, состоящую из трёх основных функциональных блоков: электрической части с электромагнитными клапанами и системой управления, пневматической части с реле и системой клапанов наполнения-выпуска тормозных цилиндров, корпуса с системой крепления к раме вагона и пневматическими присоединениями. Корпус основной (305.016) изготавливается литьём из алюминиевого сплава АЛ9 с последующей механической обработкой для получения точных посадочных поверхностей под клапаны, мембраны и резьбовых отверстий для присоединения трубопроводов с резьбой М20×1,5 и М16×1,5 согласно ГОСТ 6357-81, обеспечивает герметичность пневматических камер при рабочем давлении до 0,6 МПа и прочность конструкции при вибрационных нагрузках с частотой 5-200 Гц и амплитудой ускорения до 5g в соответствии с ГОСТ 30975-2003 на испытания железнодорожной техники. Камера пневматическая (305.011) выполнена из того же алюминиевого сплава и представляет собой промежуточную ёмкость объёмом 0,5-0,8 литра для аккумулирования сжатого воздуха от запасного резервуара и питания клапанов наполнения тормозных цилиндров, обеспечивает стабильность давления питания клапанов при пульсациях давления в запасном резервуаре от расхода воздуха. Фланец присоединительный (305.022-2) обеспечивает герметичное соединение камеры с корпусом через прокладку (305.049) из паронита толщиной 1,0-1,5 мм, выдерживающую рабочее давление 0,6 МПа и температуру от -60°С до +80°С без потери герметичности, крепление фланца осуществляется болтами М8×40 с моментом затяжки 18-22 Н·м для обеспечения равномерного прижима прокладки по всему периметру.

Принцип работы электровоздухораспределителя 305 основан на преобразовании электрического сигнала от системы управления поезда в механическое перемещение якоря электромагнита, который управляет пневматическим реле, усиливающим сигнал для управления основными клапанами наполнения и выпуска тормозных цилиндров. В исходном состоянии (тормоза отпущены) электрическая магистраль поезда находится под напряжением 50 В постоянного тока, катушка электромагнита (305.023-1 или 305.083 в зависимости от модификации) потребляет ток 160-240 мА, создавая магнитное поле, которое удерживает якорь (305.017 или 305.018) в притянутом состоянии к сердечнику (305.112), при этом клапан переключательный (305.081) находится в положении, соединяющем пневматическое реле с атмосферой, а клапаны наполнения тормозных цилиндров закрыты. При подаче команды на торможение напряжение в электрической магистрали снижается ступенчато (для ступенчатого служебного торможения) или сбрасывается до нуля (для полного служебного или экстренного торможения), катушка электромагнита обесточивается полностью или частично, якорь под действием пружины (305.104 или 305.108) отходит от сердечника, перемещая шток клапана переключательного, который соединяет пневматическое реле с камерой питания от запасного резервуара. Пневматическое реле (305.027) с корпусом (305.028) и диафрагмой (305.029) усиливает пневматический сигнал от переключательного клапана, управляя основными клапанами наполнения (305.019, 305.019-1, 305.030, 305.031, 305.037) для подачи сжатого воздуха из запасного резервуара в тормозные цилиндры с требуемой скоростью наполнения, определяемой степенью обесточивания электромагнита. Мембраны резиновые (305.021, 305.111) и диафрагмы (305.161-1) обеспечивают герметичное разделение пневматических камер различного давления, воспринимая перепад давления до 0,4-0,5 МПа и преобразуя его в механическое усилие на штоки клапанов, уплотнения клапанов (305.163, 305.181, 305.383) из резины ТМКЩ или силикона обеспечивают герметичность запорных элементов при закрытии с усилием прижима 50-150 Н, исключая утечки воздуха более 0,1 л/мин при перепаде давления 0,4 МПа.

Регулирование давления в тормозных цилиндрах осуществляется системой клапанов с обратной связью по давлению, обеспечивающей точное соответствие фактического давления заданному значению с погрешностью не более ±0,02 МПа. Винты регулирующие (305.114, 305.115) позволяют настроить пороговые давления срабатывания клапанов для различных режимов торможения: первая ступень служебного торможения 0,10-0,15 МПа (замедление поезда 0,3-0,4 м/с²), вторая ступень 0,20-0,25 МПа (замедление 0,5-0,6 м/с²), третья ступень 0,30-0,35 МПа (замедление 0,7-0,8 м/с²), полное служебное торможение 0,38-0,40 МПа (замедление 0,9-1,0 м/с²), экстренное торможение 0,38-0,40 МПа с максимальной скоростью наполнения (замедление 1,2-1,4 м/с²). Пружины возвратные (305.192) обеспечивают автоматический возврат клапанов в исходное положение при снятии управляющего давления, создавая усилие 80-120 Н для гарантированного закрытия клапанов наполнения и открытия клапанов выпуска при отпуске тормозов. Фильтр воздушный (305.088, 305.306) с фильтрующим элементом из металлокерамики или спечённого полимера обеспечивает очистку воздуха от механических примесей размером более 40-50 мкм и капельной влаги, предотвращая засорение и залипание клапанов, ресурс фильтра составляет 100 000-150 000 км пробега или 2-3 года эксплуатации, после чего требуется замена фильтрующего элемента для сохранения пропускной способности. Манжеты уплотнительные (305.156) из маслобензостойкой резины обеспечивают герметичность подвижных соединений штоков клапанов с корпусом, выдерживая до 500 000 циклов перемещений без потери герметичности при соблюдении требований смазки консистентной смазкой ЦИАТИМ-201 или аналогичной с периодичностью каждые 100 000 км пробега.

Электрическая часть и система управления

Надёжность электроники: электрическая система электровоздухораспределителя 305 работает при напряжении 30-75 В постоянного тока, выдерживает импульсные перенапряжения до 100 В и обеспечивает 10 миллионов циклов срабатывания без замены катушки электромагнита!

Электрическая часть электровоздухораспределителя 305 включает катушку электромагнита, якорь с возвратной пружиной, контактную систему для подключения к электрической магистрали поезда, защитные элементы от перенапряжений и импульсных помех. Часть электрическая и реле в сборе (305.012, 305.051, 305.084) представляет собой законченный функциональный модуль, включающий все электрические компоненты, смонтированные на изолирующем основании из термостойкого пластика, готовый к установке в корпус электровоздухораспределителя без дополнительных регулировок. Катушка электромагнита (305.023-1 для базовой модели, 305.083 для модификаций с усиленным электромагнитом) намотана медным эмалированным проводом диаметром 0,35-0,50 мм на пластиковый каркас, имеет номинальное сопротивление 200-300 Ом при температуре +20°С, потребляет ток 160-250 мА при номинальном напряжении 50 В, создаёт тяговое усилие на якоре 25-40 Н в зависимости от модификации, достаточное для надёжного срабатывания клапана переключательного при любых условиях эксплуатации. Сердечник электромагнита (305.112) изготавливается из электротехнической стали марки Э310 или Э320 с высокой магнитной проницаемостью (μ = 2000-4000) для концентрации магнитного потока в рабочем зазоре и максимизации тягового усилия на якоре при минимальном потреблении электроэнергии, цилиндрическая форма сердечника диаметром 18-24 мм и длиной 40-60 мм обеспечивает оптимальное соотношение тягового усилия и габаритов электромагнита.

Якорь электромагнита (305.017, 305.018, 305.131 в различных модификациях) выполнен из того же материала, что и сердечник, для минимизации магнитного сопротивления в замкнутом контуре магнитопровода, имеет цилиндрическую форму с диаметром на 0,05-0,10 мм меньше внутреннего диаметра отверстия в сердечнике для свободного перемещения без заеданий при температурах от -60°С до +60°С с учётом температурного расширения материалов. Ярмо магнитопровода (305.400) замыкает магнитный поток между сердечником и якорем, изготавливается из электротехнической стали толщиной 2-3 мм, крепится к корпусу винтами (305.101, 305.132, 305.144) с изоляционными шайбами для исключения короткого замыкания витков катушки через металлический корпус. Пружина возвратная якоря (305.104, 105.108) обеспечивает автоматический возврат якоря в исходное положение при обесточивании катушки, изготавливается из пружинной стали марки 60С2А или 65Г по ГОСТ 14963-78, имеет жёсткость 1,5-2,5 Н/мм и предварительный натяг 15-25 Н для гарантированного срабатывания при любых условиях эксплуатации, в том числе при обледенении подвижных частей механизма при температурах ниже -40°С. Штифты направляющие (305.103) и стойки (305.499) обеспечивают точное позиционирование якоря относительно сердечника с радиальным зазором 0,02-0,05 мм для минимизации магнитного сопротивления при притяжении якоря и предотвращения заклинивания при боковых нагрузках от вибраций подвижного состава.

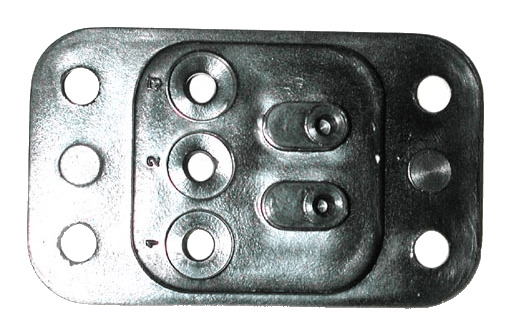

Контактная система для подключения к электрической магистрали поезда включает колодки контактные (305.024, 305.025, 305.060, 305.062, 305.063, 305.106, 305.145, 305.243) из термостойкого диэлектрического материала (текстолит, стеклотекстолит, фенопласт) с металлическими контактами (305.107, 305.146) из латуни или бронзы с покрытием серебром или оловом для обеспечения надёжного электрического контакта при окислении поверхности. Выводы электрические (305.054, 305.054-01) представляют собой винтовые зажимы с резьбой М4 или М5 для подключения проводов сечением 1,5-2,5 мм² от электрической магистрали поезда с усилием затяжки 2,5-3,5 Н·м, обеспечивающим переходное сопротивление контакта не более 0,01 Ом при токе до 0,5 А. Цоколь (305.481) служит для крепления контактной системы к корпусу электровоздухораспределителя, изготавливается из ударопрочного пластика или алюминиевого сплава, обеспечивает электрическую изоляцию между выводами с сопротивлением изоляции не менее 10 МОм при напряжении 500 В постоянного тока согласно требованиям ГОСТ 8024-90 на нормы изоляции электрооборудования. Наконечники проводов (305.482) опрессовываются на концах многожильных медных проводов, соединяющих колодки контактные с катушкой электромагнита, обеспечивая надёжный электрический контакт и механическую прочность соединения при вибрациях с ускорением до 5g.

Защитные элементы электрической части обеспечивают работоспособность при импульсных помехах и перенапряжениях в электрической магистрали поезда, возникающих при коммутации мощных потребителей (компрессоры, вентиляторы, электродвигатели вспомогательных машин локомотива). Диод защитный (305.091) включается параллельно катушке электромагнита в обратной полярности, поглощая энергию самоиндукции катушки при отключении напряжения питания (ЭДС самоиндукции может достигать 200-300 В при резком обесточивании индуктивной нагрузки), предотвращая пробой изоляции обмотки катушки и повреждение полупроводниковых элементов системы управления. Резистор балластный (может входить в состав части электрической 305.015) ограничивает ток через катушку электромагнита при повышенном напряжении в сети до 75 В (номинальное напряжение 50 В), предотвращая перегрев обмотки выше допустимой температуры +130°С, при которой начинается разрушение эмалевой изоляции провода. Конденсатор помехоподавляющий (может входить в состав части электрической) ёмкостью 0,47-1,0 мкФ шунтирует высокочастотные импульсные помехи с частотой более 1 кГц, возникающие при работе щёточных электродвигателей постоянного тока вспомогательных машин локомотива, предотвращая ложные срабатывания электромагнита от помех. Пружины контактные (305.147) обеспечивают надёжный прижим контактов к колодкам с усилием 3-8 Н, гарантируя стабильность переходного сопротивления контакта при вибрациях и температурных деформациях элементов конструкции, скоба (305.148) фиксирует контактную систему в корпусе электровоздухораспределителя, предотвращая смещения от вибраций при движении поезда.

Пневматическая система и клапанный механизм

Прецизионная пневматика: Пневматическая система электровоздухораспределителя 305 управляет потоками воздуха с расходом до 1200 литров в минуту, обеспечивает точность поддержания давления ±0,02 МПа и герметичность при утечках менее 0,1 л/мин!

Пневматическая система электровоздухораспределителя 305 состоит из пневматического реле, системы клапанов наполнения и выпуска тормозных цилиндров, клапана переключательного, соединяющего электрическую и пневматическую части, системы дренажа для удаления конденсата и загрязнений. Пневматическое реле (305.027) представляет собой усилитель пневматического сигнала, преобразующий небольшое изменение давления (0,05-0,10 МПа) в управляющей камере в значительное изменение давления (до 0,40 МПа) в исполнительных камерах, питающих тормозные цилиндры, что обеспечивает быстродействие системы и снижение энергопотребления электромагнита. Корпус реле (305.028) изготавливается из алюминиевого сплава АЛ9 литьём с последующей механической обработкой для получения точных размеров камер и посадочных поверхностей, имеет сложную внутреннюю геометрию с несколькими изолированными камерами различного назначения: камера управления, соединённая с клапаном переключательным, камера питания от запасного резервуара с давлением 0,50-0,55 МПа, камера нагнетания в тормозные цилиндры, камера выпуска в атмосферу. Диафрагма реле (305.029, 305.161-1) изготавливается из армированной резины толщиной 2-3 мм с тканевым кордом из капроновых нитей, обеспечивающим прочность на разрыв не менее 8 МПа и стойкость к многократным деформациям более 5 миллионов циклов без разрушения, эффективная площадь диафрагмы составляет 30-50 см², что при перепаде давления 0,40 МПа создаёт усилие 120-200 Н для управления клапанами наполнения и выпуска.

Система клапанов наполнения тормозных цилиндров включает несколько последовательно и параллельно соединённых клапанов для обеспечения различных режимов торможения с разной скоростью наполнения. Клапан питательный основной (305.019) обеспечивает подачу сжатого воздуха из запасного резервуара в тормозные цилиндры при служебном торможении с расходом 400-600 литров в минуту при перепаде давления 0,20 МПа, что обеспечивает время наполнения стандартного тормозного цилиндра объёмом 40 литров до рабочего давления 0,38 МПа за 3,5-5,0 секунд. Клапан питательный ускоренный (305.019-1) дополнительно открывается при экстренном торможении, увеличивая суммарный расход воздуха до 800-1200 литров в минуту и сокращая время наполнения тормозного цилиндра до 2,0-3,0 секунд для максимально быстрого развития тормозного усилия. Клапаны регулирующие (305.030, 305.031, 305.037) обеспечивают точное дозирование давления в тормозных цилиндрах в зависимости от степени обесточивания электромагнита, работая по принципу редукторов давления с обратной связью: при достижении заданного давления в тормозных цилиндрах клапан автоматически прикрывается, ограничивая дальнейшее наполнение, при снижении давления ниже заданного (от утечек через неплотности соединений) клапан приоткрывается, восполняя утечки и поддерживая стабильное давление с точностью ±0,02 МПа. Уплотнения клапанов (305.163, 305.181, 305.383) изготавливаются из маслобензостойкой резины марки ТМКЩ или силикона, имеют коническую или сферическую форму рабочей поверхности для плотного прилегания к седлу клапана, обеспечивают герметичность при перепаде давления до 0,60 МПа с утечками не более 0,1 литра в минуту, что соответствует требованиям нормативных документов РЖД на тормозное оборудование.

Гнёзда клапанов (305.159, 305.164, 305.179) изготавливаются из латуни ЛС-59 или бронзы БрАЖ9-4 точением на металлорежущих станках с чистотой обработки поверхности седла клапана Ra = 1,6 мкм (7-й класс чистоты) для обеспечения герметичности контакта с резиновым уплотнением без дополнительных прокладок, запрессовываются в корпус с натягом 0,02-0,05 мм для предотвращения проворачивания и смещения от вибраций. Штоки клапанов (305.162) изготавливаются из нержавеющей стали 12Х18Н10Т или легированной стали 40Х с хромовым покрытием толщиной 20-30 мкм для коррозионной стойкости и износостойкости в паре трения с манжетами, диаметр штока 6-10 мм обеспечивает жёсткость конструкции и минимальные прогибы от боковых нагрузок при перекосах диафрагм. Контргайки (305.165) фиксируют штоки клапанов в заданном положении после регулировки, затягиваются моментом 8-12 Н·м с применением контровочной проволоки или стопорных шайб (305.121-1) для предотвращения самоотвинчивания от вибраций при эксплуатации. Шпильки крепёжные (305.193) с резьбой М8 или М10 соединяют корпусные детали электровоздухораспределителя (камеру, корпус, крышки), затягиваются гайками (305.099) с шайбами пружинными (305.116-1) для создания равномерного усилия сжатия прокладок по всему периметру фланцевых соединений, момент затяжки 18-25 Н·м обеспечивает герметичность при рабочем давлении 0,60 МПа без пластической деформации прокладок.

Система выпуска воздуха из тормозных цилиндров при отпуске тормозов включает клапаны выпускные, соединяющие камеру тормозных цилиндров с атмосферой через глушители шума для снижения уровня шума при выпуске сжатого воздуха. Клапан выпускной быстродействующий открывается при подаче напряжения на электромагнит (отпуск тормозов), обеспечивая расход воздуха при выпуске 600-1000 литров в минуту, что обеспечивает снижение давления в тормозных цилиндрах от рабочего 0,38 МПа до нулевого за 4-6 секунд для грузовых вагонов и за 3-4 секунды для пассажирских вагонов. Дросселирующие устройства в выпускных каналах (могут быть выполнены в виде калиброванных отверстий в клапанах или отдельных жиклёров) ограничивают скорость выпуска воздуха для исключения резких перепадов давления и гидравлических ударов в тормозной системе, которые могут вызвать рывки и продольно-динамические усилия между вагонами при отпуске тормозов. Прокладки уплотнительные (305.049, 305.102, 305.134, 305.151, 305.155, 305.172, 305.186, 305.196) изготавливаются из паронита ПОН-Б толщиной 0,8-2,0 мм или резины ТМКЩ толщиной 1,5-3,0 мм в зависимости от места установки, обеспечивают герметичность фланцевых и резьбовых соединений корпусных деталей при затяжке с удельным давлением 5-15 МПа, выдерживают рабочее давление 0,60 МПа и температуру от -60°С до +100°С без потери упругости и герметичности. Крышки (305.026-1, 305.149-2, 305.171, 305.349-2) закрывают отверстия в корпусе для доступа к внутренним деталям при техническом обслуживании и ремонте, крепятся винтами (305.384 и другими) с резьбой М5-М8, имеют уплотнительные прокладки для герметичности, некоторые крышки выполняют функцию опор для пружин и диафрагм.

Критически важные компоненты и их функции

Ключевые детали безопасности: От надёжности 10 критически важных компонентов электровоздухораспределителя 305 зависит безопасность движения поезда массой 6000-9000 тонн со скоростью 90-120 км/ч на спусках крутизной 15-25%!

Катушка электромагнита (305.023-1, 305.083) является первичным элементом преобразования электрического сигнала в механическое действие, от её надёжности зависит работоспособность всего электровоздухораспределителя в целом. Обмотка катушки из медного эмалированного провода диаметром 0,35-0,50 мм должна выдерживать длительную работу при токе 160-250 мА без перегрева выше температуры +130°С, что обеспечивается правильным расчётом сечения провода и теплоотводом через корпус электромагнита к металлическим деталям электровоздухораспределителя. Изоляция обмотки должна сохранять электрическую прочность не менее 1500 В при испытательном напряжении 500 В в течение 1 минуты согласно ГОСТ 8024-90, что проверяется при входном контроле катушек и периодическом контроле электровоздухораспределителей в эксплуатации с периодичностью каждые 2-3 года или 200 000-300 000 км пробега. Механические повреждения изоляции провода при намотке катушки (царапины, задиры от острых кромок каркаса) или химическая деградация эмалевой изоляции от перегрева выше +150°С приводят к межвитковым замыканиям, при которых сопротивление катушки снижается с номинальных 200-300 Ом до 50-150 Ом, ток увеличивается в 2-4 раза, что вызывает перегрев обмотки до +200...+250°С с полным выходом из строя в течение нескольких минут работы. Признаками неисправности катушки электромагнита являются повышенный нагрев корпуса электромагнита выше +80°С при температуре окружающего воздуха +20°С (при исправной катушке нагрев не превышает +50...+60°С), запах горелой изоляции, снижение сопротивления изоляции ниже 1 МОм при измерении мегаомметром на 500 В, отказ срабатывания электромагнита при подаче номинального напряжения 50 В или ненадёжное срабатывание с заеданиями якоря.

Якорь электромагнита (305.017, 305.018, 305.131) преобразует магнитное усилие в механическое перемещение штока клапана переключательного, обеспечивая точное позиционирование клапана в зависимости от степени намагниченности сердечника. Цилиндрическая форма якоря с диаметром 18-24 мм и длиной 30-50 мм обеспечивает оптимальное соотношение тягового усилия (25-40 Н в притянутом состоянии) и массы подвижных частей (80-150 грамм), что определяет быстродействие электромагнита (время срабатывания 0,05-0,10 секунды от подачи напряжения до полного притяжения якоря). Зазор между якорем и сердечником в притянутом состоянии должен составлять 0,02-0,05 мм для минимизации магнитного сопротивления и максимизации тягового усилия, при увеличении зазора до 0,10-0,15 мм от износа торцевых поверхностей якоря и сердечника тяговое усилие снижается на 30-50%, что может привести к ненадёжному срабатыванию при пониженном напряжении в сети или повышенном трении в механизме клапана от загрязнения или обледенения. Коррозия поверхности якоря от конденсации влаги при перепадах температуры увеличивает магнитное сопротивление и силу трения в направляющих, что также снижает надёжность срабатывания, поэтому якорь изготавливается из коррозионностойкой стали или углеродистой стали с антикоррозионным покрытием (цинкование, хромирование, фосфатирование) толщиной 10-20 мкм. Признаками износа или повреждения якоря являются увеличенный осевой люфт в направляющих более 0,5 мм при норме 0,1-0,2 мм, следы коррозии или механических повреждений на рабочих поверхностях, увеличенное время срабатывания электромагнита более 0,15 секунды, что выявляется при техническом обслуживании и требует замены якоря на новый.

Диафрагмы и мембраны резиновые (305.021, 305.029, 305.111, 305.161-1) обеспечивают герметичное разделение пневматических камер различного давления, воспринимая перепад давления до 0,40-0,50 МПа и преобразуя его в механическое усилие 100-250 Н для управления клапанами. Материал диафрагм — армированная резина толщиной 2-3 мм на основе каучука с добавками серы для вулканизации, технического углерода для прочности, антиокислителей и антиозонантов для стойкости к старению — должен обеспечивать работоспособность при температурах от -60°С до +80°С без потери эластичности, прочность на разрыв не менее 8 МПа, относительное удлинение при разрыве не менее 300%, сопротивление раздиру не менее 30 кН/м согласно ГОСТ 7338-90 на техническую резину. Армирование тканевым кордом из капроновых или полиэфирных нитей предотвращает недопустимое растяжение диафрагмы под действием давления (без армирования резиновая диафрагма толщиной 2 мм растягивалась бы на 50-100% под давлением 0,40 МПа, теряя герметичность по периметру зажима), кордная ткань воспринимает растягивающие напряжения, а резина обеспечивает герметичность и передачу давления. Старение резины от воздействия озона атмосферного воздуха (концентрация озона в промышленных регионах может достигать 0,1-0,3 мг/м³ при ПДК 0,16 мг/м³), ультрафиолетового излучения солнца, циклических деформаций при работе (до 10 миллионов циклов за срок службы электровоздухораспределителя) проявляется в виде микротрещин на поверхности диафрагмы, потери эластичности (диафрагма становится жёсткой, хрупкой), снижения прочности на разрыв на 30-50% от первоначальной. Признаками необходимости замены диафрагм являются появление трещин глубиной более 0,5 мм, сквозных разрывов, деформаций (вспучиваний, складок, утонений), утечек воздуха через диафрагму более 0,5 л/мин при перепаде давления 0,40 МПа, что выявляется при ревизии электровоздухораспределителя с периодичностью каждые 3-5 лет или 300 000-500 000 км пробега.

Клапан переключательный (305.081) выполняет критически важную функцию переключения пневматического реле между камерой питания от запасного резервуара (при торможении) и атмосферой (при отпуске), обеспечивая быстрое и надёжное изменение режима работы электровоздухораспределителя. Конструкция клапана включает седло из латуни или бронзы с точно обработанной конической поверхностью, резиновое уплотнение конической или сферической формы, шток для передачи усилия от якоря электромагнита, возвратную пружину для автоматического возврата в исходное положение. Проходное сечение клапана диаметром 3-6 мм определяет скорость изменения давления в управляющей камере пневматического реле и, следовательно, быстродействие всего электровоздухораспределителя: при диаметре 3 мм время изменения давления в камере объёмом 50 см³ на 0,30 МПа составляет 0,3-0,4 секунды, при диаметре 6 мм сокращается до 0,1-0,15 секунды, но при этом увеличивается расход воздуха из запасного резервуара на управление. Засорение клапана переключательного механическими частицами (продукты износа компрессора, окалина из воздухопроводов, пыль из атмосферы) размером 0,5-2 мм приводит к неполному закрытию клапана с утечками воздуха 5-20 л/мин, что вызывает медленное снижение давления в запасном резервуаре при длительных стоянках поезда и необходимость работы компрессора в режиме частых включений для восполнения утечек. Обледенение клапана переключательного при температурах ниже -20°С от конденсации влаги из сжатого воздуха (при охлаждении воздуха от +20°С в компрессоре до -20°С на открытом воздухе происходит конденсация влаги, содержащейся в воздухе, с образованием капель воды и льда) может вызвать полное заклинивание клапана в промежуточном положении с невозможностью ни торможения, ни отпуска тормозов, что является критическим отказом, требующим немедленной остановки поезда и оттаивания электровоздухораспределителя.

Корпус переключательного клапана (305.475) обеспечивает точное позиционирование седла клапана и направляющих штока, изготавливается из алюминиевого сплава или латуни точным литьём с последующей механической обработкой на металлорежущих станках, имеет резьбовые отверстия для присоединения трубопроводов от камеры питания, камеры управления реле, атмосферы. Пластина (305.208) может выполнять функцию опорной поверхности для пружины клапана или разделительной перегородки между камерами различного давления, изготавливается из стали толщиной 1-2 мм или алюминиевого сплава толщиной 2-3 мм с отверстиями для прохода воздуха и штоков клапанов. Фильтр воздушный (305.088, 305.306) предотвращает попадание механических частиц размером более 40-50 мкм и капельной влаги в клапаны и пневматическое реле, что могло бы вызвать засорение, коррозию, ускоренный износ уплотнений. Фильтрующий элемент изготавливается из металлокерамики (спечённый порошок бронзы или нержавеющей стали с размером пор 40-80 мкм), спечённого полиэтилена высокой плотности (пористость 30-50%, размер пор 50-100 мкм), войлока или синтетического нетканого материала с пропиткой маслом для улавливания мелких частиц. Засорение фильтра продуктами износа и загрязнениями после 100 000-200 000 км пробега увеличивает сопротивление потоку воздуха, что замедляет срабатывание электровоздухораспределителя и снижает максимальное давление в тормозных цилиндрах на 0,02-0,05 МПа от номинального, поэтому требуется периодическая очистка фильтра продувкой сжатым воздухом или замена фильтрующего элемента на новый.

Таблица 2. Компоненты и периодичность замены

Компонент	Каталожный номер	Критическая функция	Признаки износа/неисправности	Периодичность замены (км)
Катушка электромагнита	305.023-1, 305.083	Преобразование электрического сигнала	Перегрев >80°С, запах изоляции, снижение сопротивления	800 000-1 000 000
Якорь электромагнита	305.017, 305.018, 305.131	Передача тягового усилия	Увеличенный люфт >0,5 мм, коррозия, увеличенное время срабатывания	500 000-800 000
Диафрагма реле	305.029, 305.161-1	Герметичное разделение камер	Трещины >0,5 мм, разрывы, утечки >0,5 л/мин	300 000-500 000
Мембрана	305.021, 305.111	Преобразование давления в усилие	Потеря эластичности, деформации, утечки	300 000-500 000
Клапан переключательный	305.081	Переключение режимов работы	Засорение, обледенение, утечки >1 л/мин	500 000-700 000
Уплотнения клапанов	305.163, 305.181, 305.383	Герметичность запорных элементов	Трещины, износ, утечки >0,5 л/мин	200 000-400 000
Фильтр воздушный	305.088, 305.306	Очистка воздуха от загрязнений	Засорение, снижение производительности	100 000-200 000

Техническое обслуживание и диагностика

Плановое обслуживание — залог надёжности: Регламентное техническое обслуживание электровоздухораспределителя 305 каждые 100 000-150 000 км пробега обеспечивает безотказную работу, а своевременная диагностика предотвращает 95% отказов в эксплуатации!

Регламентное техническое обслуживание электровоздухораспределителей 305 выполняется в соответствии с графиком плановых ремонтов подвижного состава РЖД с периодичностью при текущем ремонте ТР-1 через каждые 100 000-150 000 км пробега (внешний осмотр, очистка от загрязнений, проверка герметичности), при текущем ремонте ТР-2 через 300 000-500 000 км (частичная разборка, ревизия основных узлов, замена изношенных деталей), при капитальном ремонте КР через 800 000-1 200 000 км (полная разборка, дефектовка всех деталей, замена всех резинотехнических изделий и изношенных металлических деталей, сборка с регулировкой и испытаниями). Внешний осмотр при ТР-1 включает проверку отсутствия механических повреждений корпуса (трещины, вмятины, коррозия), герметичности присоединений трубопроводов (течи воздуха определяются на слух или мыльным раствором), надёжности крепления электровоздухораспределителя к раме вагона (затяжка болтов крепления моментом 40-60 Н·м), состояния электрических соединений (отсутствие окисления контактов, целостность изоляции проводов). Очистка от загрязнений выполняется обдувкой сжатым воздухом давлением 0,3-0,5 МПа для удаления пыли, грязи, масляных отложений с наружных поверхностей, протиркой ветошью, смоченной в керосине или уайт-спирите, для удаления масляных и смолистых загрязнений, не допускается применение воды или водных растворов моющих средств для очистки электрических компонентов из-за риска коррозии и короткого замыкания. Проверка герметичности на слух при работающем компрессоре и давлении в запасном резервуаре 0,50-0,55 МПа выявляет утечки воздуха более 5 л/мин, для обнаружения мелких утечек 0,5-5 л/мин применяется мыльный раствор, наносимый на все разъёмные соединения электровоздухораспределителя — появление мыльных пузырей указывает на утечку, требующую подтяжки резьбовых соединений или замены прокладок.

Частичная разборка при ТР-2 выполняется для доступа к внутренним узлам электровоздухораспределителя без полного демонтажа с вагона, включает снятие крышек (305.026-1, 305.149-2, 305.171, 305.349-2) для осмотра диафрагм, мембран, клапанов, очистки внутренних полостей от загрязнений и конденсата, проверки состояния резинотехнических изделий на отсутствие трещин, разрывов, потери эластичности. Ревизия диафрагм и мембран включает визуальный осмотр на отсутствие трещин глубиной более 0,3-0,5 мм, разрывов, деформаций (вспучиваний, складок, утонений), проверку эластичности сгибанием диафрагмы пополам (на сгибе не должно появляться трещин, диафрагма должна легко распрямляться без остаточных деформаций), замену диафрагм при обнаружении дефектов или при наработке более 300 000-500 000 км даже при отсутствии видимых дефектов (профилактическая замена для предотвращения внезапных отказов). Очистка внутренних полостей от конденсата и загрязнений выполняется продувкой сжатым воздухом, протиркой ветошью, при наличии масляных или смолистых отложений применяется промывка керосином с последующей сушкой сжатым воздухом, не допускается применение водных растворов из-за риска коррозии и затруднённости сушки. Проверка состояния клапанов и уплотнений включает осмотр седёл клапанов на отсутствие забоин, царапин, коррозии, осмотр резиновых уплотнений на отсутствие трещин, износа (уменьшение толщины более чем на 30% от первоначальной), потери эластичности, замену уплотнений при обнаружении дефектов или при наработке более 200 000-400 000 км. Проверка работоспособности пружин включает измерение свободной длины пружины и сравнение с нормативным значением (уменьшение свободной длины более чем на 10% от первоначальной указывает на усталость материала и необходимость замены), проверку отсутствия трещин и изломов витков, проверку жёсткости пружины приложением нагрузки и измерением деформации (снижение жёсткости более чем на 20% от номинальной требует замены).

Полная разборка при капитальном ремонте выполняется специализированным ремонтным предприятием с демонтажем электровоздухораспределителя с вагона, транспортировкой на ремонтный завод, разборкой на отдельные детали, дефектовкой, ремонтом или заменой изношенных деталей, сборкой, регулировкой, стендовыми испытаниями. Дефектовка деталей включает измерение геометрических размеров с помощью штангенциркуля, микрометра, калибров для выявления износа (уменьшение диаметров валов, штоков, увеличение диаметров отверстий, направляющих), визуальный осмотр на отсутствие трещин, забоин, коррозии, проверку резьбовых соединений резьбовыми калибрами на отсутствие срыва и износа резьбы. Критерии браковки металлических деталей: трещины любой длины и глубины (деталь подлежит замене, ремонт трещин не допускается), износ поверхностей более предельно допустимого значения (например, уменьшение диаметра штока клапана более чем на 0,2 мм от номинального, увеличение диаметра направляющего отверстия более чем на 0,3 мм), коррозия поверхности глубиной более 0,1 мм с образованием раковин и питтинга, деформации (погнутость штоков более 0,5 мм на длине 100 мм, овальность отверстий более 0,1 мм). Ремонт изношенных деталей включает восстановление размеров хромированием, наплавкой, осталиванием с последующей механической обработкой до номинальных размеров (экономически целесообразно для дорогостоящих деталей сложной формы — корпусов, крышек), замену деталей на новые для простых и недорогих деталей (штоки, болты, гайки, шайбы, уплотнения, прокладки). Сборка электровоздухораспределителя после ремонта выполняется в обратной последовательности разборке с применением новых прокладок, уплотнений, смазки подвижных соединений консистентной смазкой ЦИАТИМ-201 или графитной смазкой УСсА, затяжкой резьбовых соединений динамометрическими ключами с контролем момента затяжки для обеспечения герметичности и предотвращения повреждения деталей от чрезмерной затяжки.

Стендовые испытания отремонтированного электровоздухораспределителя выполняются на специализированном стенде, имитирующем условия эксплуатации на вагоне, включают проверку электрических параметров (сопротивление катушки электромагнита, сопротивление изоляции, ток потребления), пневматических параметров (времени срабатывания, давления в тормозных цилиндрах, герметичности), функциональных характеристик (срабатывание во всех режимах торможения и отпуска). Проверка сопротивления катушки электромагнита мультиметром или мостом постоянного тока при температуре +20°С должна показать значение 200-300 Ом ±10% от номинального для базовой модели, сопротивление изоляции между обмоткой катушки и корпусом электромагнита, измеренное мегаомметром на 500 В, должно быть не менее 10 МОм для признания катушки исправной. Измерение тока потребления при номинальном напряжении 50 В постоянного тока должно показать значение 160-250 мА в зависимости от модификации, превышение тока более чем на 20% от номинального указывает на межвитковое замыкание в катушке и необходимость её замены, снижение тока более чем на 20% указывает на обрыв части витков или плохой контакт в соединениях. Проверка времени срабатывания электровоздухораспределителя выполняется при давлении в питающей магистрали 0,50-0,55 МПа, объёме тормозного цилиндра 40 литров, измеряется время от подачи электрического сигнала (снятие напряжения с катушки электромагнита) до достижения давления в тормозном цилиндре 0,30 МПа при служебном торможении — нормативное время 3,5-5,0 секунд для базовой модели 305, 2,8-4,0 секунд для модификации 305-1, превышение времени более чем на 20% от норматива указывает на неисправность клапанов или засорение воздушных каналов. Проверка герметичности в режиме торможения при давлении в тормозных цилиндрах 0,38 МПа выполняется перекрытием выхода к тормозным цилиндрам и измерением падения давления в течение 1 минуты — падение давления не должно превышать 0,01 МПа/мин, что соответствует утечкам не более 0,4 л/мин, превышение нормы утечек требует выявления и устранения причины (негерметичность клапанов, прокладок, повреждение диафрагм).

Гарантия безопасности движения: Электровоздухораспределитель 305 и его модификации представляют собой критически важное оборудование для обеспечения безопасности железнодорожных перевозок, требующее профессионального обслуживания квалифицированным персоналом и использования качественных запасных частей!

Электровоздухораспределитель 305 обеспечивает высокую эффективность управления тормозными системами современного подвижного состава РЖД через интеграцию электрического управления с пневматическим исполнительным механизмом, обеспечивая сокращение тормозного пути на 15-25% относительно традиционных пневматических тормозов, повышение безопасности движения через синхронное срабатывание тормозов всех вагонов состава, улучшение комфорта пассажиров через плавное торможение без рывков и продольно-динамических усилий. Четыре модификации электровоздухораспределителя (305, 305-1, 305-3, 305-5) оптимизированы под различные типы подвижного состава и условия эксплуатации, обеспечивая максимальную эффективность работы тормозных систем грузовых вагонов общего назначения, тяжеловесных грузовых поездов, пассажирских вагонов, специального подвижного состава. Надёжность работы электровоздухораспределителей достигает 98-99% при соблюдении требований технического обслуживания и использовании качественных запасных частей, что обеспечивает безопасность перевозок и минимизацию простоев подвижного состава в ремонте. Срок службы электровоздухораспределителя 305 составляет 15-20 лет при пробеге 800 000-1 200 000 км до капитального ремонта, межремонтный интервал 300 000-500 000 км до текущего ремонта ТР-2 с заменой изношенных деталей обеспечивает экономическую эффективность эксплуатации тормозного оборудования.

Главным энергетикам локомотивных и вагонных депо, техническим директорам эксплуатационных предприятий РЖД, начальникам отделов закупок вагоноремонтных заводов рекомендуется обеспечить бесперебойное снабжение запасными частями и комплектующими для электровоздухораспределителей 305 всех модификаций через заключение долгосрочных договоров с надёжными поставщиками, имеющими опыт работы с железнодорожной техникой не менее 5-10 лет, гарантирующими соответствие продукции требованиям технических условий и конструкторской документации, обеспечивающими складские запасы наиболее востребованных позиций для оперативной отгрузки в течение 24-48 часов. Критически важные компоненты, требующие регулярной замены (диафрагмы, мембраны, уплотнения клапанов, фильтры, прокладки), рекомендуется закупать с запасом на 6-12 месяцев эксплуатации для исключения простоев подвижного состава из-за отсутствия запасных частей, формирования неснижаемого складского запаса в размере 10-15% от годовой потребности для страхования от задержек поставок. Дорогостоящие компоненты долговременного использования (катушки электромагнитов, корпуса, пневматические реле в сборе) рекомендуется закупать по мере необходимости на основании дефектных ведомостей после ревизии электровоздухораспределителей, поступивших в капитальный ремонт, с формированием страхового запаса 2-3 комплекта для каждой модификации. Проектировщикам систем управления новым подвижным составом рекомендуется применять электровоздухораспределители 305 и их модификации как основное решение для электропневматических тормозных систем благодаря их надёжности, проверенной многолетней эксплуатацией на сети РЖД, совместимости с существующими системами управления, наличию развитой сервисной инфраструктуры, доступности запасных частей.

Техническим директорам и главным инженерам вагонных депо и ремонтных заводов рекомендуется организовать регулярное обучение персонала, выполняющего техническое обслуживание и ремонт электровоздухораспределителей, с периодичностью каждые 2-3 года на базе учебных центров РЖД или производителей оборудования для освоения современных методов диагностики, технологий ремонта, требований нормативных документов. Оснащение участков технического обслуживания и ремонта специализированным оборудованием (стенды для испытаний электровоздухораспределителей, мегаомметры для проверки сопротивления изоляции, мультиметры для измерения электрических параметров, манометры класса точности 0,4-1,0 для измерения давления, динамометрические ключи для контроля момента затяжки резьбовых соединений) обеспечивает качество выполнения работ и соответствие отремонтированного оборудования требованиям технических условий. Внедрение системы контроля качества ремонта с входным контролем качества запасных частей (проверка геометрических размеров, твёрдости материала, наличия дефектов), операционным контролем на этапах разборки, дефектовки, сборки, выходным контролем отремонтированных электровоздухораспределителей на испытательном стенде с оформлением паспорта и формуляра на каждое изделие обеспечивает прослеживаемость качества и ответственность за выполненные работы. Организация учёта наработки каждого электровоздухораспределителя по пробегу вагона в километрах, календарному времени эксплуатации, количеству циклов срабатывания (для вагонов с электронными системами мониторинга) позволяет планировать техническое обслуживание и ремонты на основании фактического технического состояния оборудования, оптимизируя затраты на эксплуатацию тормозных систем.
