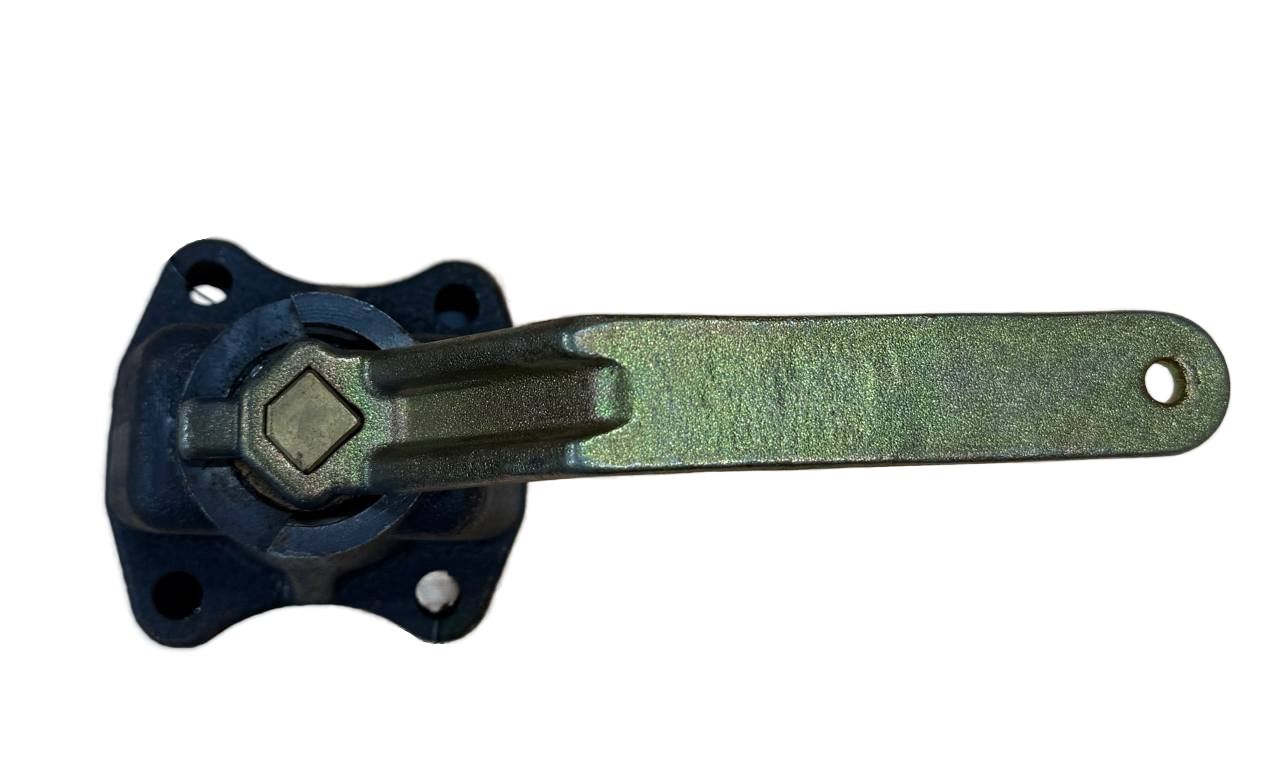

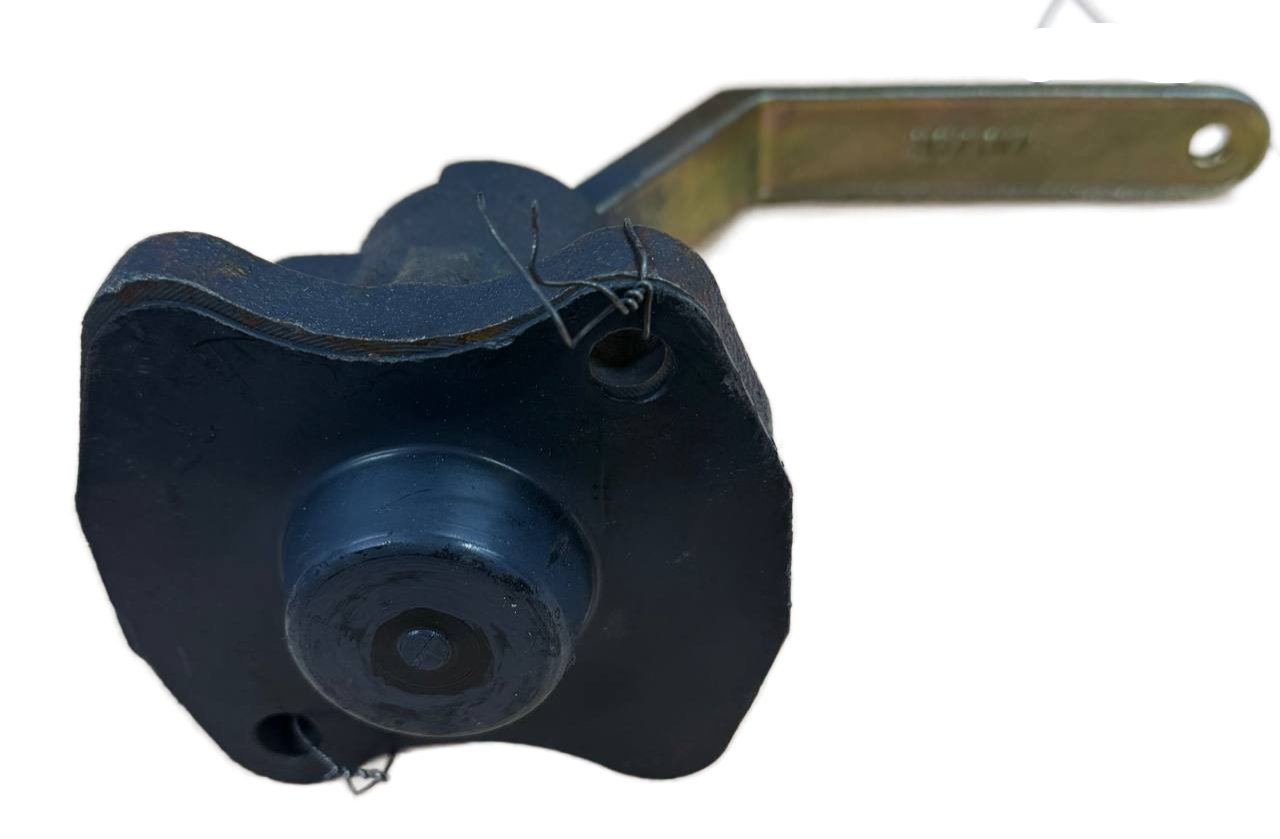

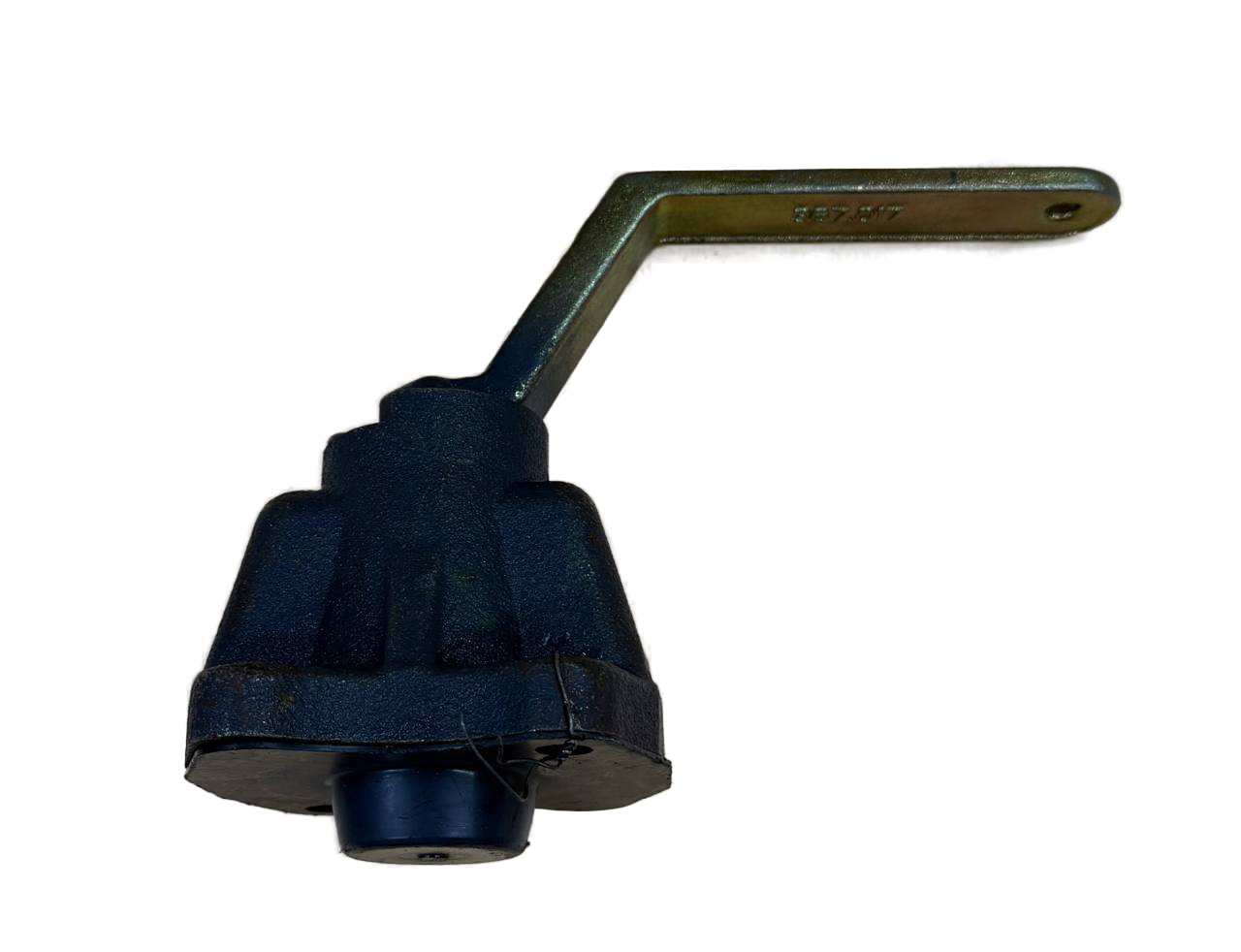

367.030 Кран комбинированный
Назначение
Кран комбинированный 367.030 выполняет несколько функций:
- обеспечивает корректное подключение тормозной системы при переходе машиниста между кабинами
- исключает возможность движения локомотива из нерабочей кабины
- участвует в принудительном затормаживании при переключении управления
- позволяет выполнять экстренное торможение из любой кабины
- переключает соединения между магистралями: питательной, тормозной и цилиндровой
Где применяется
Используется в составе:
- устройства блокировки тормозов усл. №367
- двухкабинных локомотивов (электровозы и тепловозы)
- систем с дистанционным переключением управления между кабинами
Само устройство блокировки состоит из:
- корпуса переключателя
- комбинированного крана (в том числе 367.030)
- кронштейна с подводом магистралей
- электрического контактного блока
Принцип работы
Работа крана основана на переключении потоков сжатого воздуха:
- В рабочей кабине — магистрали соединяются, управление тормозами активно
- В нерабочей кабине — магистрали разобщаются, управление блокируется
- При смене кабины — происходит автоматическое затормаживание локомотива
- Возможен режим «двойной тяги» и аварийного торможения
Таким образом, кран выполняет функцию пневматического переключателя безопасности.
Технические параметры (для устройства 367, где применяется кран)
- Рабочее давление: 4–9 кгс/см²
- Присоединение к питательной магистрали: трубная резьба 1"
- Присоединение к тормозной магистрали: около 1¾"
- Подключение к тормозным цилиндрам: ~¾"
- Габариты устройства: примерно 337×371×335 мм
- Масса блока: около 18,75 кг
(сам кран является частью этого блока)
Основные положения рукоятки
Комбинированный кран обычно имеет несколько фиксированных положений:
- рабочая кабина
- нерабочая кабина
- двойная тяга
- экстренное торможение
Переключение положений изменяет соединение магистралей и режим работы тормозов.
Функции безопасности
Кран 367.030 обеспечивает:
- блокировку тяги при неправильном положении
- невозможность запуска из неактивной кабины
- автоматическое затормаживание при переключении
- контроль корректного подключения тормозной системы
Это ключевой элемент безопасности двухкабинного локомотива.
Кратко
- Тип: комбинированный пневматический кран
- Обозначение: 367.030
- Назначение: переключение и блокировка тормозов
- Применение: устройство блокировки тормозов усл. №367
- Функции: безопасность, переключение кабин, аварийное торможение
