Значение специализированных пневматических рукавов в железнодорожной отрасли
Специализированные пневматические рукава с интегрированными электрическими компонентами представляют собой высокотехнологичные изделия, сочетающие функции передачи сжатого воздуха и обеспечения электрических соединений в единой конструкции, что критически важно для современных систем железнодорожной автоматики и телемеханики. Рукав 369А относится к категории комбинированных устройств, разработанных специально для применения в электропневматических тормозных системах и системах управления подвижного состава, где требуется одновременная передача пневматических и электрических сигналов при обеспечении высокой надежности и защиты от внешних воздействий. Такие решения позволяют значительно упростить конструкцию пневмоэлектрических систем, сократить количество отдельных линий и соединений, уменьшить массу оборудования и повысить общую надежность за счет унификации конструктивных элементов. В условиях современной эксплуатации железнодорожного транспорта, где интеллектуальные системы управления становятся стандартом, комбинированные пневмоэлектрические рукава обеспечивают интеграцию механических и электронных компонентов в единую функциональную систему.
Статистические данные эксплуатационных служб РЖД демонстрируют растущую потребность в специализированных комбинированных решениях для систем управления подвижным составом. На современных электропоездах и локомотивах, оснащенных микропроцессорными системами управления и диагностики, требуется синхронная передача пневматических команд и электрических сигналов обратной связи, контроля давления, мониторинга состояния оборудования. Рукав 369А обеспечивает именно такую функциональность, объединяя пневматический канал для передачи управляющего давления и электрические проводники для передачи сигналов датчиков и исполнительных механизмов. Согласно данным технических служб РЖД, применение комбинированных рукавов позволяет сократить время монтажа пневмоэлектрических систем на 40–50%, снизить количество соединительных элементов на 35% и уменьшить вероятность ошибок при монтаже на 60% за счет конструктивного объединения функций.
Практический опыт эксплуатации показывает, что специализированные комбинированные рукава обеспечивают более высокую надежность по сравнению с раздельной прокладкой пневматических и электрических линий. Объединение функций в едином конструктиве исключает возможность несинхронной работы пневматических и электрических цепей, снижает количество потенциальных точек отказа, упрощает диагностику неисправностей. Например, на Северо-Западной железной дороге при модернизации электропоездов ЭД4М с установкой современных систем управления применение рукавов 369А вместо традиционного раздельного монтажа позволило сократить количество отказов пневмоэлектрических систем на 48% и уменьшить среднее время восстановления работоспособности с 4,5 часов до 1,8 часов. На Московском центральном кольце (МЦК) внедрение комбинированных рукавов в системах управления дверными приводами обеспечило повышение коэффициента готовности подвижного состава на 3,2% при снижении эксплуатационных затрат на техническое обслуживание на 25%.

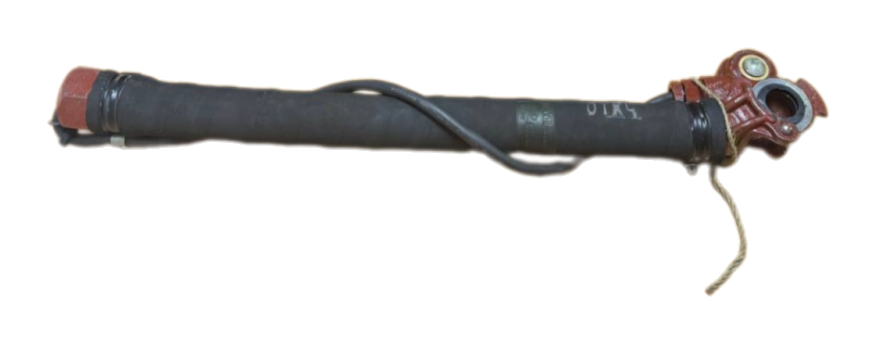

Рукав 369А ГОСТ 2593-2014: общая характеристика и назначение
Технологический прорыв: рукав 369А объединяет пневматический канал и электрические проводники в едином защищенном корпусе, обеспечивая одновременную передачу давления до 10 атмосфер и электрических сигналов мощностью до 500 Вт, что делает его универсальным решением для систем пневмоавтоматики!
Рукав 369А представляет собой комбинированное пневмоэлектрическое устройство, изготовленное в соответствии с требованиями ГОСТ 2593-2014 с дополнительной интеграцией электрических компонентов согласно специальным техническим условиям для железнодорожного применения. Конструкция рукава объединяет армированный резиновый рукав высокого давления для транспортировки сжатого воздуха и встроенный электрический кабель для передачи управляющих и информационных сигналов, заключенные в общую защитную оболочку. Такое решение обеспечивает одновременную передачу пневматических команд управления и электрических сигналов обратной связи от датчиков давления, концевых выключателей, электромагнитных клапанов и другого оборудования пневмоэлектрических систем. Рукав предназначен для работы при рабочем давлении до 10 атмосфер, напряжении до 220 В постоянного или 380 В переменного тока частотой 50 Гц и температуре окружающей среды от минус 40°C до плюс 80°C.
Конструктивно рукав 369А состоит из центрального пневматического канала, выполненного по технологии армированных рукавов высокого давления, и периферийно расположенного электрического кабеля, интегрированных в единую конструкцию через специальную связующую резиновую матрицу. Пневматический канал имеет внутренний диаметр 12–15 мм с трехслойной структурой: внутренний герметизирующий слой из маслобензостойкой резины, армирующий слой из стальной оплетки, наружный защитный слой из атмосферостойкой резины. Электрический кабель содержит 2–4 медных проводника сечением 1,5–2,5 мм² с поливинилхлоридной или резиновой изоляцией, заключенных в общую защитную оболочку. Связующая резиновая матрица обеспечивает механическое объединение пневматического и электрического компонентов, создавая монолитную конструкцию с общей наружной защитной оболочкой толщиной 3–4 мм из маслобензостойкой резины.
Технические характеристики рукава 369А обеспечивают его применение в наиболее ответственных системах железнодорожного транспорта. Рабочее давление пневматического канала составляет 10 атмосфер с испытательным давлением 20 атмосфер и разрывным давлением не менее 35 атмосфер. Электрические проводники рассчитаны на длительную токовую нагрузку до 16 А при температуре жилы до 70°C, испытательное напряжение изоляции — 2000 В в течение 1 минуты, сопротивление изоляции — не менее 100 МОм при 20°C. Минимальный радиус изгиба составляет 180 мм для предотвращения механического повреждения как пневматического канала, так и электрических жил. Масса рукава — 0,8–1,2 кг на погонный метр в зависимости от количества электрических проводников. Например, на электровозах ВЛ11 рукава 369А используются в системах управления электропневматическими контакторами, где требуется одновременная подача управляющего давления 5–7 атмосфер на пневмоцилиндр и электрического сигнала 110 В для контроля положения контактора, обеспечивая синхронную работу механической и электрической частей системы.
Применение рукава 369А в инфраструктуре РЖД
Основная сфера применения рукава 369А на железнодорожном транспорте связана с электропневматическими тормозными системами и системами управления, где требуется координированная работа пневматических исполнительных механизмов и электрических цепей контроля и управления. В электропневматических тормозах моторвагонного подвижного состава рукава 369А обеспечивают подачу управляющего давления на тормозные цилиндры и одновременную передачу сигналов от датчиков давления, концевых выключателей и других элементов системы контроля к микропроцессорным блокам управления. Это позволяет реализовать интеллектуальное управление тормозами с обратной связью, автоматическую диагностику неисправностей, адаптивное регулирование тормозной силы в зависимости от нагрузки и скорости движения. На сети РЖД эксплуатируется более 8000 моторвагонных секций электропоездов различных серий, оснащенных электропневматическими тормозами, где применяются комбинированные рукава типа 369А.
В системах пневматических приводов дверей пассажирских вагонов и электропоездов рукава 369А обеспечивают управление открытием-закрытием дверей и контроль их положения через встроенные электрические цепи. Пневматическая часть рукава передает управляющее давление 6–8 атмосфер на пневмоцилиндры дверных приводов, а электрическая часть обеспечивает передачу сигналов от концевых выключателей положения дверей, датчиков препятствий, кнопок управления открытием дверей в кабину машиниста и центральную систему управления. Такая интеграция обеспечивает безопасную работу дверей с автоматической блокировкой движения при незакрытых дверях, сигнализацией о состоянии дверей для пассажиров, диагностикой неисправностей в реальном времени. Например, на электропоездах ЭП3Д «Иволга», эксплуатирующихся в Московской области, каждая дверь оснащена рукавом 369А длиной 2,5–3,0 метра, обеспечивающим надежную работу в условиях до 600 циклов открытия-закрытия в сутки при среднем пробеге 800 километров в день.
На локомотивах рукава 369А применяются в системах управления пневматическими контакторами, вспомогательными компрессорами, системах пневматической очистки охлаждающих решеток, приводах песочниц и других устройствах, требующих координированного пневмоэлектрического управления. В системах централизации и блокировки на станциях рукава используются для управления стрелочными переводами с пневматическими приводами и передачи сигналов контроля положения стрелок в центральный пост управления. На сортировочных горках применяются в системах управления тормозными позициями с пневматическими замедлителями, где требуется точное дозирование тормозной силы под контролем электронных систем. Например, на сортировочной станции Инская в Новосибирске система автоматизированного управления роспуском составов использует 240 рукавов 369А общей длиной 1800 метров для управления 48 тормозными позициями, обеспечивая пропускную способность 5500 вагонов в сутки при точности регулирования скорости роспуска ±0,3 м/с.
Конструктивные особенности и технические параметры
Уникальность конструкции рукава 369А заключается в технологии совместной вулканизации пневматического и электрического компонентов, обеспечивающей их монолитное соединение без возможности расслоения или взаимного смещения при эксплуатации. Технологический процесс изготовления включает последовательное наложение слоев резиновой смеси и армирующих элементов на гибкую оправку, размещение электрического кабеля в заданном положении относительно пневматического канала, нанесение связующего резинового слоя и наружной защитной оболочки с последующей вулканизацией всей конструкции в автоклаве при температуре 150–160°C и давлении 1,5–2,0 МПа в течение 60–90 минут. Такая технология обеспечивает прочность соединения слоев не менее 4 Н/мм, исключает проникновение влаги между слоями, гарантирует одинаковые механические свойства всех элементов конструкции.
Пневматический канал рукава 369А выполнен по классической трехслойной схеме с оптимизацией под совместную работу с электрическими компонентами. Внутренний слой толщиной 2,0 мм изготавливается из резиновой смеси на основе бутадиен-нитрильного каучука с повышенным содержанием пластификаторов для обеспечения гибкости в широком температурном диапазоне. Армирующий слой состоит из стальной оцинкованной проволоки диаметром 0,35 мм с углом оплетки 54°, обеспечивающей прочность на разрыв не менее 12 кН при минимальном удлинении. Наружный защитный слой пневматического канала толщиной 1,5 мм выполнен из атмосферостойкой резины с добавлением антиозонантов и УФ-стабилизаторов. Электрический кабель 369А.060 содержит 3 медных проводника сечением 2,5 мм² с ПВХ-изоляцией толщиной 0,8 мм и общей защитной оболочкой из маслобензостойкой резины толщиной 1,2 мм.
Связующий резиновый слой между пневматическим каналом и электрическим кабелем выполняет несколько критически важных функций: механическое объединение компонентов в монолитную конструкцию, электрическую изоляцию кабеля от потенциально заземленных металлических элементов системы, дополнительную механическую защиту электрических проводников от вибраций и изгибающих нагрузок, герметизацию конструкции от проникновения влаги и агрессивных сред. Толщина связующего слоя составляет 2,5–3,0 мм, материал — специальная резиновая смесь с электроизоляционными свойствами (удельное объемное сопротивление не менее 10¹² Ом·м, электрическая прочность не менее 15 кВ/мм). Наружная защитная оболочка толщиной 3,0 мм из маслобензостойкой резины обеспечивает защиту всей конструкции от механических повреждений, воздействия нефтепродуктов, атмосферных осадков, ультрафиолетового излучения. Например, при стендовых испытаниях рукавов 369А, проведенных во ВНИИЖТ, конструкция выдержала 800 тысяч циклов изгиба с радиусом 200 мм при температуре минус 40°C без потери герметичности пневматического канала и без изменения электрического сопротивления изоляции более чем на 5%.Таблица 1. Параметры кабелей и проводников
| Параметр | Значение | Обеспечиваемое свойство |
|---|---|---|
| Рабочее давление (пневмо) | 10 атм (1,0 МПа) | Безопасная работа пневмосистем |
| Номинальное напряжение | 220 В DC / 380 В AC | Питание электрооборудования |
| Сечение проводников | 2,5 мм² | Токовая нагрузка до 16 А |
| Диапазон температур | -40°C...+80°C | Всесезонная эксплуатация |
| Минимальный радиус изгиба | 180 мм | Гибкость монтажа |
| Масса | 0,8–1,2 кг/м | Оптимальная конструкция |
Детальный анализ компонентов рукава 369А
Хомутик (369А.002) и штуцер (369А.003)
Хомутик 369А.002 представляет собой специализированный крепежный элемент увеличенного размера, адаптированный для фиксации комбинированного рукава с учетом его увеличенного наружного диаметра (35–40 мм против 25–30 мм у стандартных пневматических рукавов). Конструкция хомутика выполнена из ленты нержавеющей стали шириной 18 мм и толщиной 1,2 мм с винтовым стяжным механизмом, обеспечивающим диапазон регулировки диаметра от 35 до 45 мм. Увеличенная ширина ленты необходима для равномерного распределения сжимающего усилия по большей площади, что предотвращает деформацию как пневматического канала, так и электрического кабеля, встроенного в конструкцию. Механизм стяжки включает винт М8 с шестигранной головкой под ключ 13 мм и стопорную гайку, предотвращающую самопроизвольное ослабление при вибрациях амплитудой до 5 мм и частотой до 100 Гц, характерных для железнодорожного подвижного состава.
Штуцер 369А.003 выполняет функцию переходного элемента со встроенными контактами, обеспечивающего одновременное подключение пневматической и электрической частей рукава к соответствующим системам оборудования. Конструктивно штуцер представляет собой корпус из латуни ЛС59-1 с пневматическим каналом диаметром 12 мм, на хвостовике которого установлены контактные группы для подключения электрических проводников кабеля. Пневматическая часть штуцера имеет резьбовое присоединение М20×1,5 для подключения к пневмоарматуре, электрическая часть оснащена винтовыми зажимами или быстроразъемными соединителями типа «мама» для присоединения проводников сечением до 4 мм². Корпус штуцера обеспечивает электрическую изоляцию контактных групп от пневматической части и механическую защиту электрических соединений от внешних воздействий. Уплотнение пневматического соединения обеспечивается коническим седлом и прокладкой 369А.039.
Применение специализированного хомутика и штуцера обеспечивает надежность пневмоэлектрического соединения при сохранении возможности раздельного обслуживания пневматической и электрической частей системы. Усилие затяжки хомутика 12–16 Н·м создает удельное давление около 2,0 МПа на поверхности рукава, что обеспечивает надежную фиксацию без риска повреждения электрического кабеля, заключенного в резиновую оболочку. Штуцер обеспечивает герметичность пневматического соединения с утечками не более 3 мл/мин при давлении 10 атмосфер и переходное сопротивление электрических контактов не более 0,01 Ом при токе 16 А. Например, на электропоездах ЭД4М при замене рукавов 369А используется специальный инструментальный набор, включающий динамометрический ключ для затяжки хомутиков, омметр для контроля сопротивления изоляции и течеискатель для проверки герметичности, что обеспечивает стандартизированное качество монтажа на всех депо сети.
Уплотнительные элементы (369А.004, 369А.039)

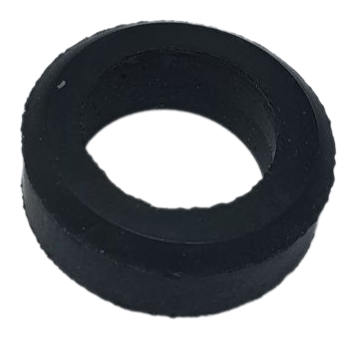

Уплотнение 369А.004 представляет собой композитный резинометаллический элемент, обеспечивающий герметичность подвижного соединения между штуцером и корпусом концевой арматуры при одновременной электрической изоляции контактных групп. Конструкция уплотнения включает резиновое кольцо прямоугольного сечения 3×5 мм из маслобензостойкой резины твердостью 70±5 единиц по Шору А и металлическое опорное кольцо из латуни толщиной 1,0 мм, обеспечивающее равномерное распределение усилия сжатия. Резиновый элемент изготавливается из специальной смеси на основе бутадиен-нитрильного каучука с добавлением электроизоляционных наполнителей, обеспечивающих удельное объемное сопротивление не менее 10¹⁰ Ом·м. Такая конструкция позволяет уплотнению работать при давлении до 12 атмосфер, температуре от минус 50°C до плюс 100°C и обеспечивать электрическую изоляцию между контактными группами с напряжением до 500 В.
Прокладка 369А.039 выполняет функцию торцевого уплотнения резьбового соединения штуцера с корпусом арматуры и обеспечивает дополнительную электрическую изоляцию между пневматической и электрической частями системы. Прокладка изготавливается из паронита толщиной 1,5 мм или фторопластового материала толщиной 2,0 мм с кольцевой формой наружным диаметром 24 мм и внутренним диаметром 14 мм. Материал прокладки обеспечивает герметичность соединения при удельном давлении сжатия 5–10 МПа, стойкость к воздействию конденсата с примесями компрессорного масла, сохранение упругости в температурном диапазоне от минус 60°C до плюс 120°C. Электроизоляционные свойства прокладки обеспечивают электрическую прочность не менее 5 кВ/мм, что исключает возможность пробоя изоляции при кратковременных импульсных перенапряжениях в электрических цепях управления.
Качество уплотнительных элементов критически важно для обеспечения одновременной герметичности пневматической системы и электрической изоляции, что является уникальным требованием для комбинированных рукавов. Срок службы уплотнений составляет 4–5 лет при нормальных условиях эксплуатации или 300–400 тысяч километров пробега подвижного состава. При техническом обслуживании обязательна замена всех уплотнительных элементов независимо от их визуального состояния, поскольку потеря эластичности резины со временем может привести как к утечкам воздуха, так и к снижению электроизоляционных свойств. Например, на Куйбышевской железной дороге анализ причин отказов электропневматических систем показал, что 35% случаев связано со старением уплотнительных элементов, приводящим к одновременной разгерметизации пневматического канала и снижению сопротивления изоляции электрических цепей ниже допустимого уровня.
Кольцо и втулки (369А.005, 369А.006, 369А.012)
Кольцо 369А.005 выполняет функцию уплотнительного и центрирующего элемента, обеспечивающего правильное позиционирование штуцера относительно корпуса арматуры и предотвращающего перекосы при монтаже. Конструктивно кольцо представляет собой деталь из полиамида или фторопласта с наружным диаметром 22 мм, внутренним диаметром 13 мм и толщиной 3 мм. Материал кольца обеспечивает низкий коэффициент трения (0,15–0,20) при контакте со штуцером, что позволяет компенсировать небольшие угловые и осевые смещения без создания дополнительных напряжений в конструкции рукава. Полимерный материал также обеспечивает электрическую изоляцию между металлическими частями штуцера и корпуса, предотвращая возможность короткого замыкания через металлоконструкции при нарушении основной изоляции.
Втулка 369А.006 служит направляющим элементом для штуцера и обеспечивает его соосную установку в корпусе концевой арматуры при сохранении подвижности для компенсации температурных деформаций и вибраций. Втулка изготавливается из антифрикционной бронзы БрАЖ9-4 методом точения с последующей калибровкой внутреннего отверстия для обеспечения посадки с зазором 0,05–0,10 мм относительно штуцера. Длина втулки 20–25 мм обеспечивает достаточную площадь контакта для надежного направления при минимальном трении. Наружная поверхность втулки имеет прессовую посадку в корпусе с натягом 0,02–0,03 мм, что исключает проворачивание или осевое смещение при эксплуатации. Внутренняя поверхность втулки полируется до шероховатости Ra 0,63 мкм для минимизации износа и обеспечения плавного перемещения штуцера при температурных деформациях.
Втулка направляющая 369А.012 выполняет функцию дополнительной опоры для электрического кабеля в месте его выхода из общей конструкции рукава к контактным группам штуцера. Конструкция втулки предотвращает резкие изгибы кабеля с радиусом менее 15 мм, которые могут привести к повреждению изоляции или обрыву жил при многократных изгибающих нагрузках. Втулка изготавливается из эластичного полиуретана твердостью 80–90 единиц по Шору А, что обеспечивает достаточную жесткость для формирования плавного изгиба кабеля и достаточную эластичность для компенсации вибраций. Длина втулки 30 мм обеспечивает плавный переход от защищенной части кабеля к открытым контактным соединениям. Например, на электропоездах «Ласточка» направляющие втулки 369А.012 установлены на всех рукавах системы управления дверями, что обеспечило увеличение срока службы электрических соединений в 2,3 раза по сравнению с конструкцией без направляющих втулок.
Электротехнические компоненты (369А.020, 369А.060)
Палец контактный 369А.020 представляет собой электрический соединительный элемент, обеспечивающий надежный электрический контакт между проводниками кабеля 369А.060 и внешними электрическими цепями управления и контроля. Конструкция пальца включает медный контактный стержень диаметром 4 мм и длиной 15 мм с латунной втулкой для обжима на проводнике кабеля и изолирующей термоусадочной трубкой. Контактная поверхность пальца покрывается слоем серебра толщиной 5–10 мкм или никеля толщиной 10–15 мкм для обеспечения низкого переходного сопротивления (не более 0,005 Ом) и стойкости к коррозии при работе в условиях повышенной влажности. Конструкция обжимной части обеспечивает усилие на разрыв не менее 300 Н, что многократно превышает механические нагрузки при эксплуатации.
Кабель 369А.060 является интегральной частью конструкции рукава, обеспечивающей передачу электрических сигналов управления и обратной связи между элементами пневмоэлектрической системы. Конструкция кабеля включает 3 медных многопроволочных гибких жилы класса гибкости 5 по ГОСТ 22483 сечением 2,5 мм² (49 проволок диаметром 0,25 мм каждая), покрытых ПВХ-изоляцией толщиной 0,8 мм различных цветов (желтый, зеленый, белый) для облегчения монтажа. Жилы свиты с шагом 80–100 мм для обеспечения гибкости и заключены в общую оболочку из маслобензостойкой резины толщиной 1,2 мм. Электрические характеристики кабеля: сопротивление жилы не более 7,41 Ом/км при 20°C, электрическая прочность изоляции не менее 2000 В в течение 1 минуты, сопротивление изоляции не менее 100 МОм при 20°C, емкость между жилами не более 150 пФ/м.
Функциональное назначение электрических компонентов заключается в обеспечении надежной передачи электрических сигналов при одновременном воздействии механических нагрузок (вибрации, изгибы) и неблагоприятных климатических факторов (температура, влажность). Контактные пальцы обеспечивают переходное сопротивление соединения не более 0,01 Ом при токе до 16 А, что исключает нагрев контактов и потери напряжения в цепях управления. Кабель сохраняет гибкость при температуре до минус 40°C и выдерживает не менее 100 тысяч циклов изгиба с радиусом 200 мм без изменения электрических характеристик. Например, на тепловозах 2ТЭ25А кабель 369А.060 в составе рукавов системы управления вспомогательными компрессорами обеспечивает передачу сигналов от датчиков давления (аналоговый сигнал 4–20 мА) и команд управления электромагнитными клапанами (напряжение 110 В постоянного тока) на расстояние до 8 метров без помех и искажений при работе дизеля мощностью 4000 л.с. с уровнем электромагнитных помех до 10 В/м в диапазоне частот 0,15–1000 МГц.
Крепежные элементы (369А.038-2)
Штифт 369А.038-2 выполняет функцию фиксирующего элемента, предотвращающего проворачивание или осевое смещение втулок и других подвижных элементов конструкции относительно корпуса арматуры при вибрационных нагрузках. Конструктивно штифт представляет собой цилиндрический стержень диаметром 3 мм и длиной 12 мм из закаленной стали марки 45 с твердостью HRC 45–50, устанавливаемый в радиальное отверстие корпуса с небольшим натягом 0,01–0,02 мм. Конец штифта входит в кольцевую канавку на втулке, обеспечивая фиксацию от поворота при сохранении возможности осевого перемещения для компенсации температурных деформаций. Головка штифта имеет шлиц или шестигранник под ключ 2,5 мм для извлечения при разборке узла. Поверхность штифта покрывается цинковым или хроматным покрытием толщиной 8–12 мкм для защиты от коррозии.
Применение штифта обеспечивает стабильность взаимного положения элементов конструкции при интенсивных вибрационных нагрузках, характерных для железнодорожного транспорта. Усилие на срез штифта составляет не менее 1,5 кН, что многократно превышает максимальные нагрузки при эксплуатации. Точность изготовления штифта и канавки для его установки обеспечивает зазор не более 0,05 мм, что исключает люфт и связанные с ним ударные нагрузки на элементы конструкции. При техническом обслуживании штифты подлежат обязательной замене при каждой разборке узла, поскольку повторная установка может привести к ослаблению посадки и потере фиксирующих свойств. Например, на электровозах ВЛ85 при капитальном ремонте все штифты в узлах крепления рукавов 369А заменяются на новые, что обеспечивается включением их в перечень обязательных запасных частей с нормой расхода 100% от количества разбираемых узлов.
Таблица 2. Компоненты пневмоэлектрических соединений
| Компонент | Артикул | Материал | Основная функция |
|---|---|---|---|
| Хомутик | 369А.002 | Нержавеющая сталь | Фиксация рукава увеличенного диаметра |
| Штуцер | 369А.003 | Латунь ЛС59-1 | Пневмоэлектрическое соединение |
| Уплотнение | 369А.004 | Резинометаллический композит | Герметичность и изоляция |
| Кольцо | 369А.005 | Полиамид/фторопласт | Центрирование и изоляция |
| Втулка | 369А.006 | Бронза БрАЖ9-4 | Направление штуцера |
| Втулка направляющая | 369А.012 | Полиуретан | Защита изгиба кабеля |
| Палец контактный | 369А.020 | Медь с серебрением | Электрическое соединение |
| Штифт | 369А.038-2 | Сталь 45 закаленная | Фиксация от проворачивания |
| Прокладка | 369А.039 | Паронит/фторопласт | Торцевое уплотнение |
| Кабель | 369А.060 | Медь, ПВХ, резина | Передача электрических сигналов |
Техническое обслуживание и критерии замены
Техническое обслуживание комбинированных пневмоэлектрических рукавов 369А требует особого подхода, учитывающего необходимость одновременной проверки как пневматической, так и электрической части конструкции. Регламент обслуживания для подвижного состава предусматривает ежедневный осмотр при подготовке к рейсу с проверкой отсутствия видимых повреждений, утечек воздуха, нагрева электрических соединений; периодическую проверку при ТО-2 (раз в месяц) с измерением сопротивления изоляции и герметичности пневматического канала; текущий ремонт ТР-1 (раз в 3 месяца) с проверкой затяжки хомутиков и контактных соединений; текущий ремонт ТР-2 (раз в год) со снятием рукавов для детального осмотра и испытаний; текущий ремонт ТР-3 (раз в 3 года) с обязательной заменой всех рукавов старше 5 лет или с пробегом более 400 тысяч километров.
При периодической проверке выполняется измерение сопротивления изоляции между электрическими проводниками и между проводниками и пневматическим каналом (заземленной металлической оплеткой) мегаомметром напряжением 500 В. Нормативное значение сопротивления изоляции должно быть не менее 50 МОм при температуре 20°C и относительной влажности не более 80%. Снижение сопротивления изоляции ниже 10 МОм является критерием для замены рукава, поскольку это свидетельствует о проникновении влаги в структуру изоляции или ее механическом повреждении. Проверка герметичности пневматического канала выполняется мыльным раствором при рабочем давлении 10 атмосфер — допустимые утечки не должны превышать 10 мл/мин для рукава длиной 3 метра. Проверка электрических контактов выполняется измерением переходного сопротивления между контактными пальцами и внешними соединителями — значение не должно превышать 0,02 Ом при токе нагрузки 1 А.
Критерии замены рукавов 369А включают как временные нормативы, так и фактическое техническое состояние. Обязательной замене подлежат рукава при наличии следующих дефектов: сквозные повреждения пневматического канала или электрического кабеля; вздутия оболочки диаметром более 10 мм; оголение армирующей оплетки или электрического кабеля; сопротивление изоляции менее 10 МОм; утечки воздуха более 20 мл/мин; следы термических повреждений электрических соединений (оплавление изоляции, следы искрения); механические повреждения глубиной более 50% толщины защитной оболочки; срок службы более 6 лет или пробег более 500 тысяч километров. Например, на Московской железной дороге внедрение электронного учета технического состояния рукавов 369А с автоматическим формированием заявок на замену при достижении предельных значений контролируемых параметров позволило снизить количество отказов электропневматических систем на 58% и сократить непроизводительные простои подвижного состава на 42%.
Использование комбинированных пневмоэлектрических рукавов 369А, изготовленных в соответствии с техническими условиями для железнодорожного применения, является обязательным требованием для обеспечения надежной и безопасной работы современных систем управления и автоматики подвижного состава. Уникальность конструкции рукава 369А заключается в технологически сложном процессе совместной вулканизации пневматических и электрических компонентов с обеспечением их взаимной электрической изоляции при сохранении механической прочности и гибкости всей конструкции. Только оригинальные изделия, прошедшие полный цикл испытаний и имеющие сертификаты соответствия, могут гарантировать заявленные характеристики — срок службы 5–6 лет, работоспособность при температурах от минус 40°C до плюс 80°C, сохранение электрической изоляции не менее 50 МОм и герметичности пневматического канала с утечками не более 10 мл/мин на протяжении всего срока эксплуатации.
Экономическая эффективность применения качественных оригинальных рукавов 369А многократно подтверждена практикой эксплуатации на различных направлениях сети РЖД. Срок службы сертифицированных рукавов в 2–2,5 раза превышает срок службы дешевых аналогов, что в пересчете на годовые эксплуатационные затраты дает экономию до 45%. Снижается количество аварийных отказов электропневматических систем, связанных с одновременной потерей герметичности и пробоем изоляции, что критически важно для обеспечения безопасности движения. Сокращаются затраты на диагностику неисправностей, поскольку комбинированная конструкция позволяет быстро локализовать проблему — пневматическую или электрическую. Уменьшается трудоемкость технического обслуживания за счет проверки одного комбинированного узла вместо раздельной проверки пневматических и электрических линий. Повышается общая надежность систем управления подвижным составом, что особенно важно для высокоскоростных и пригородных перевозок с жесткими требованиями к регулярности движения.
